10.1インチ(1,280×800ワイドタイプ)WXGA産業用組み込みディスプレイ plus one PRO (LCD-F101W-V010C)

高寿命液晶パネルを採用した組み込み用途向けオープンフレーム型モニター plus one PROに、10.1インチ(1,280×800ワイドタイプ)!

このエントリーをはてなブックマークに追加

製品特長

  • 見やすい画面サイズ10.1インチ
  • 解像度1280x800ピクセル(WXGA)
  • 組み込み用途向けオープンフレーム型
  • 広視野角、グレア液晶パネル採用
  • 高寿命70,000時間のバックライトLED
    ※設計値となり製品の寿命を保証するものではありません。
  • コントラスト比800:1
  • 高輝度1,000cd/m2
  • HDMI, VGA, DVI-D 充実の3系統入力
  • 多彩な取り付け方法に対応
  • パネルマウントおよびVESA75マウント

本体画像

正面

plus one PRO 本体画像正面

背面

plus one PRO 本体画像背面

接続例

本製品をコンセント電源とお使いのPCに接続すれば、使用の準備は完了です。
※DVIケーブルは付属しておりません。別途ご用意ください。
※本製品は通電が開始されると自動で電源オンとなります。

接続例画像

※音声入力端子を搭載しておりますが、スピーカー非搭載の為、こちらは使えません。

各部の名称

各部名称

本体寸法図

寸法図

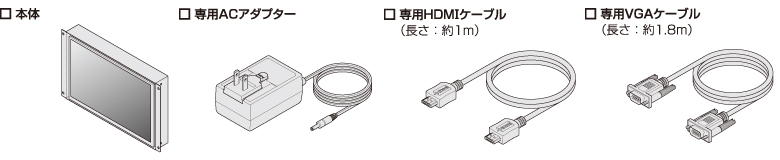

製品内容

製品内容
※出荷時期によりACアダプターの形状が異なります。

製品仕様

製品名 10.1インチ(1,280×800ワイドタイプ)WXGA産業用組み込みディスプレイ plus one PRO
型番 LCD-F101W-V010C
JANコード 4549032013962
保証期間 1年
本体色
パネルタイプ 10.1インチ/グレア(光沢)IPS方式
画素ピッチ 0.1695(W)×0.1695(H)mm
表示面積 216.96(W)×135.60(H)mm
画素配列 RGBストライプ
解像度 1,280×800 60Hz
※60Hz以外の入力を行った場合は正常に表示されません。ご注意ください。
アスペクト比 16:10(固定)
輝度 1,000cd/m2(最大時)
コントラスト 800:1
視野角 85°/85°/85°/85°(上下左右)
発色数 24bit 1,670万色
応答速度 25ms
バックライト LED
バックライト寿命 最低70,000時間
※設計値となり製品の寿命を保証するものではありません。
入力信号 HDMI、DVI、VGA(HDCP非対応)
入力端子 HDMI、DVI-D、VGA
音声入力端子 端子を実装しておりますが、スピーカー非搭載のため使えません。
内蔵スピーカー なし
ACアダプター 【入力】AC100-240V、50/60Hz
【出力】DC12V、3A
寸法 幅 270mm×高さ 160mm×奥行き 34mm
対応VESA規格 VESA 75mm
重量 約1,175g
消費電力 12.0W (バックライト設定による)
温度・湿度 温度0℃~50℃・湿度20%~80%(結露しないこと、接続する機器の動作範囲内であること)

※本製品はPCB(ポリ塩化ビフェニル)を使用しておりません。

※製品の性質上、全ての環境、組み合わせでの動作を保証するものではありません。
※ご使用のモニターにより実際の商品と色味が異なる場合がございます。
