10.4インチXGA産業用組み込みディスプレイ plus one PRO (LCD-OPT3-104N2-A00)

産業用組み込みディスプレイplus one PROに、投影型静電容量方式タッチパネルを採用した10.4インチXGA(1,024×768)モデルが新登場!

このエントリーをはてなブックマークに追加

製品特徴

  • 見やすい画面サイズ10.4インチ
  • 解像度1,024×768ピクセル(XGA)
  • 投影型静電容量方式タッチパネル
  • 10点マルチタッチに対応
  • 最低寿命80,000時間のバックライトLED
  • フロント面に3mm厚の強化ガラスカバーを採用
  • 広視野角、低反射ノングレア液晶パネル採用
  • 3000:1の高コントラスト比
  • HDMI、VGA、DVI-D 充実の3系統入力
  • 壁掛用VESA(75×75mm)マウント準拠

本体画像

正面

plus one PRO 本体画像正面

背面

plus one PRO 本体画像背面

タッチパネルの動作について

本製品はタッチパネルでの操作が可能です。
マルチタッチによる操作は、
「Windows 10 / Windows 8.1(8) / Windows 7」
および
「マルチタッチに対応したアプリケーション」が必要となります。

※本製品では最大10点までのマルチタッチが可能です。タッチパネルに対応したアプリケーションをご使用の場合は、各アプリケーションのマニュアルを参照してください。

タッチパネルイメージ

接続例(タッチパネル使用)

本製品をコンセント電源とお使いのPCに接続すれば、使用の準備は完了です。
※タッチパネル機能をご使用の際は、本製品とPCをタッチパネル用USBケーブル(付属)で接続する必要があります。
※DVI、音声ケーブルは付属しておりません。別途ご用意ください。

接続例画像

各部の名称

各部名称 各部名称 各部名称

本体寸法図

寸法図1 寸法図2

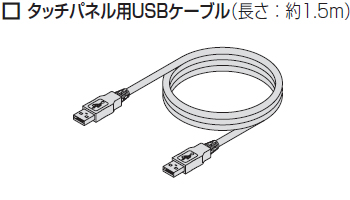

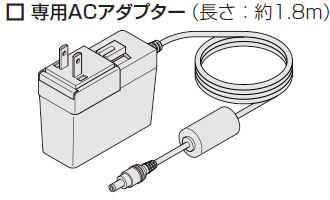

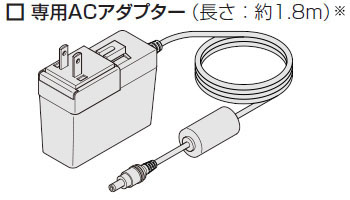

製品内容

製品内容 製品内容 製品内容
製品内容 製品内容

製品仕様

製品名 10.4インチXGA産業用組み込みディスプレイ plus one PRO
型番 LCD-OPT3-104N2-A00
JANコード 4549032014372
保証期間 1年
パネルタイプ 10.4インチ/ノングレア(非光沢)PSA(AMVA3)方式
画素ピッチ 0.2055(W)×0.2055(H)mm
表示面積 210.4(W)×157.8(H)mm
画素配列 RGBストライプ
解像度 1024×768 60Hz
※1024×768 60Hz以外の入力を行った場合は正常に表示されません。ご注意ください。
アスペクト比 4:3(固定)
輝度 470cd/m2(最大時)
コントラスト 3000:1
視野角 89°/89°/89°/89°(上下左右)
発色数 24bit 1,670万色
応答速度 30ms
バックライト LED
バックライト寿命 最低80,000時間
※設計値となり製品の寿命を保証するものではありません。
入力信号 HDMI、DVI、VGA (HDCP非対応)
入力端子 HDMI、DVI-D、VGA
音声入力端子 φ3.5mmフォンジャック(ステレオ)
内蔵スピーカー 2W×2
ACアダプター 【入力】AC100-240V、50/60Hz
【出力】DC12V、3A
寸法 幅 277mm×高さ224mm×奥行 40mm
対応VESA規格 VESA 75mm
重量 約2,000g
消費電力 12.0W (バックライト設定による)
温度・湿度 温度0℃~50℃・湿度20%~80%(結露しないこと、接続するPCの動作範囲内であること)

商品の性質上、全ての環境、組み合わせでの動作を保証するものではありません。
