200V対応型蓄電池システム (ES-5000IV+ES-5000B)

製品特長

200V対応型蓄電池システム (ES-5000IV+ES-5000B)は、太陽光発電と蓄電池を効率よく連携させることで昼間に発電し余った電力を蓄え電力会社からの購入電力を削減できるほか、停電時には素早く蓄電池による電力供給に切り替え安定した電力供給を実現します。

ハイブリットインバーターの「ES-5000IV」は、単体で単相100Vの電力供給に対応しています。

さらに、ハイブリッドインバーターを2台並列接続することで単相200Vに対応、ハイブリッドインバーターを3台並列接続することで三相200Vにも対応が可能です。

また、専用蓄電池の「ES-5000B」は、1台あたり5.12kWhの蓄電容量を備えており、15台まで増設することができるので蓄電容量は最大で76.8kWhまで拡張することができます。

ソーラーパネルは別売りの「ES-F270WSP」(270W)、「ES-450WSP」(450W)のほか、既設のソーラーパネルをご利用いただけるので、パワーコンディショナーの故障などで使われていないソーラーパネルを手軽に再活用することもできます。

200V対応型蓄電池システム (ES-5000IV+ES-5000B) のシステムイメージ

※本製品取付には電気工事士資格者による工事が必要です。

既設のソーラーパネルの再活用も可能

一般家電から電気自動車、業務用機器への給電に

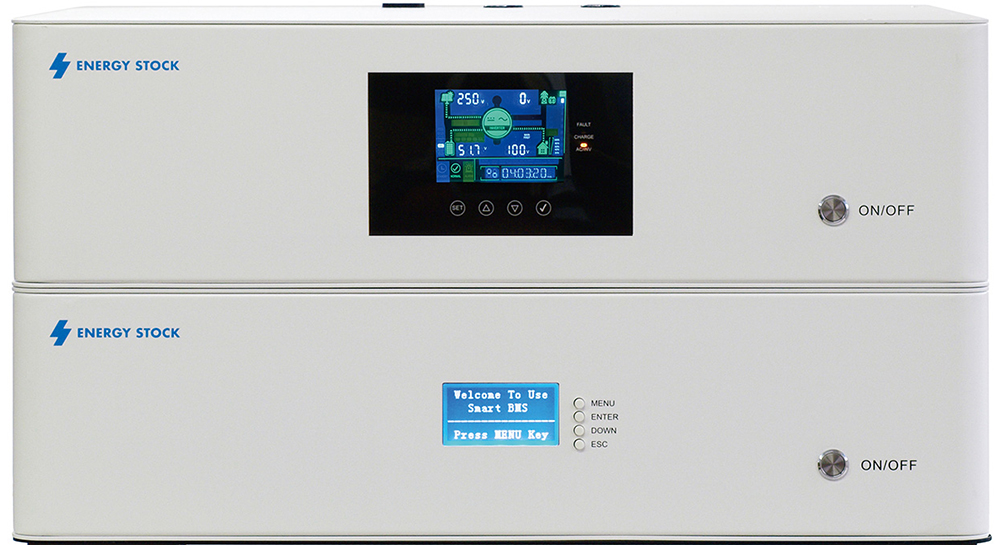

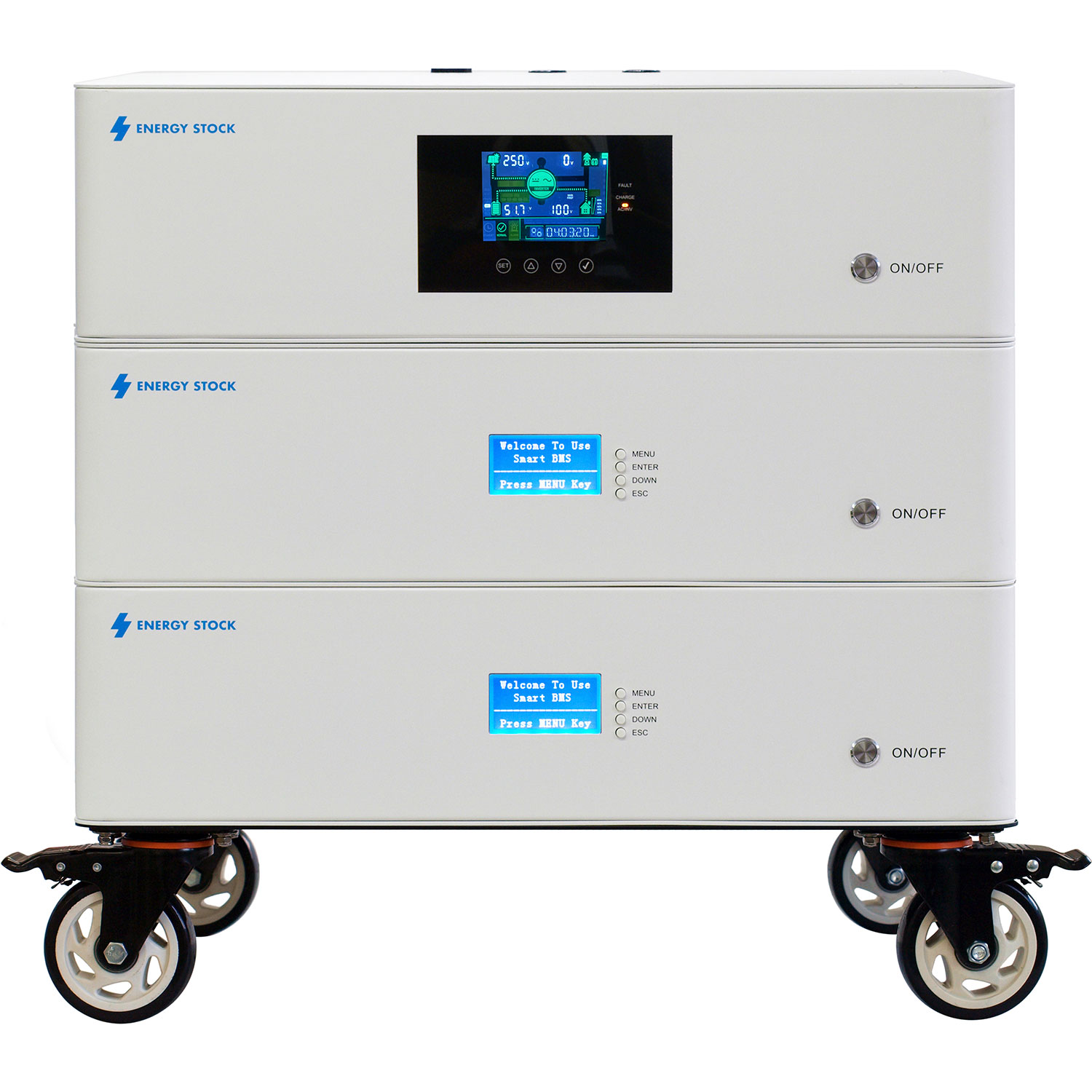

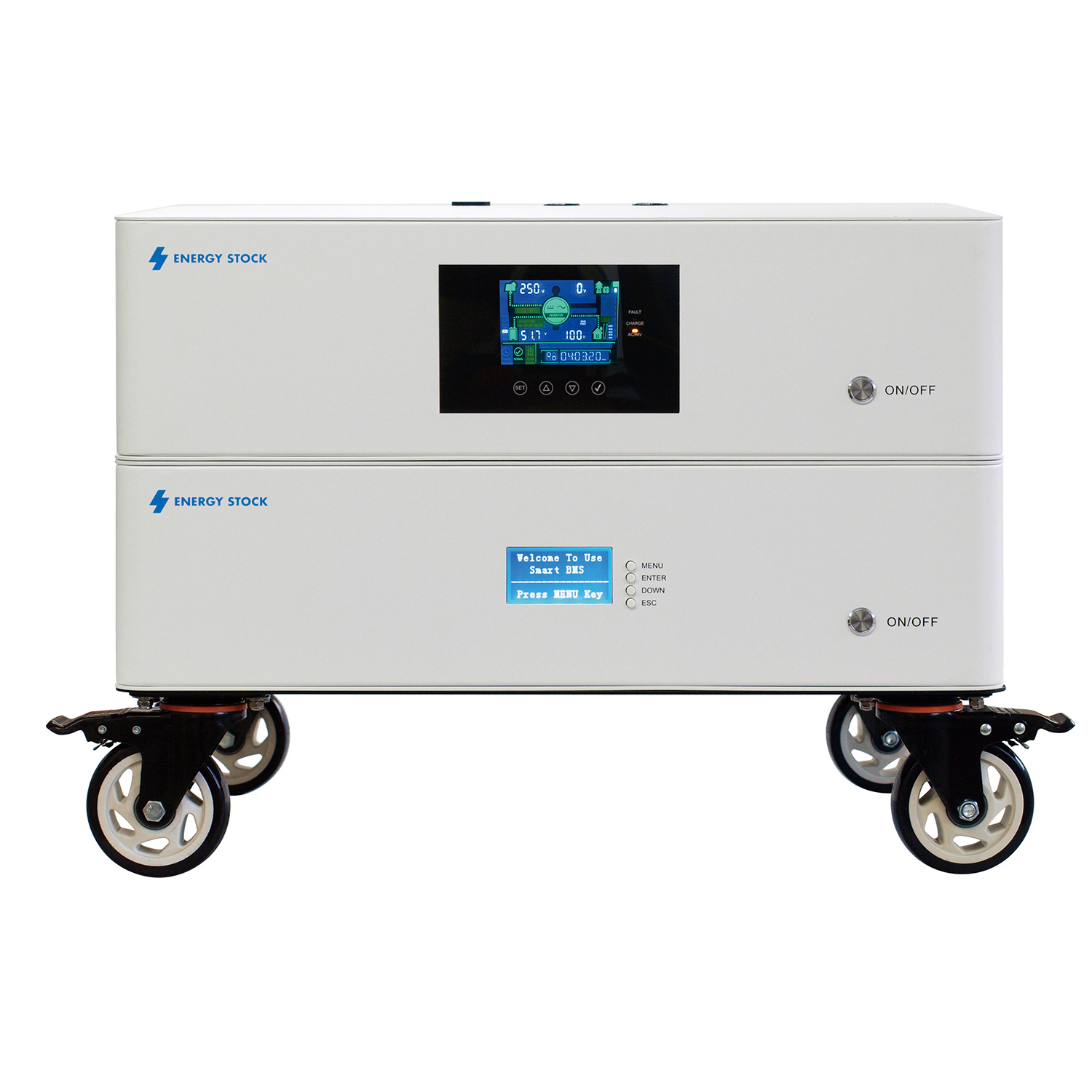

200V対応型蓄電池システム (ES-5000IV+ES-5000B)

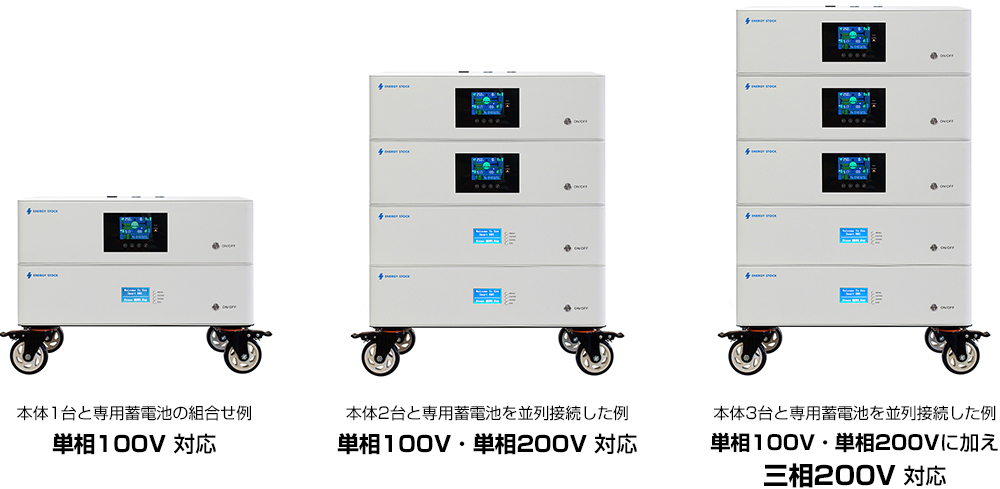

ES-5000IVは単体運用で単相100Vに対応、2台を並列接続することで単相200Vに、3台を並列接続することで三相200Vにも対応し、専用電池 ES-5000Bと組み合わせてご利用いただけます。

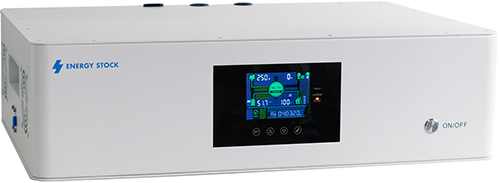

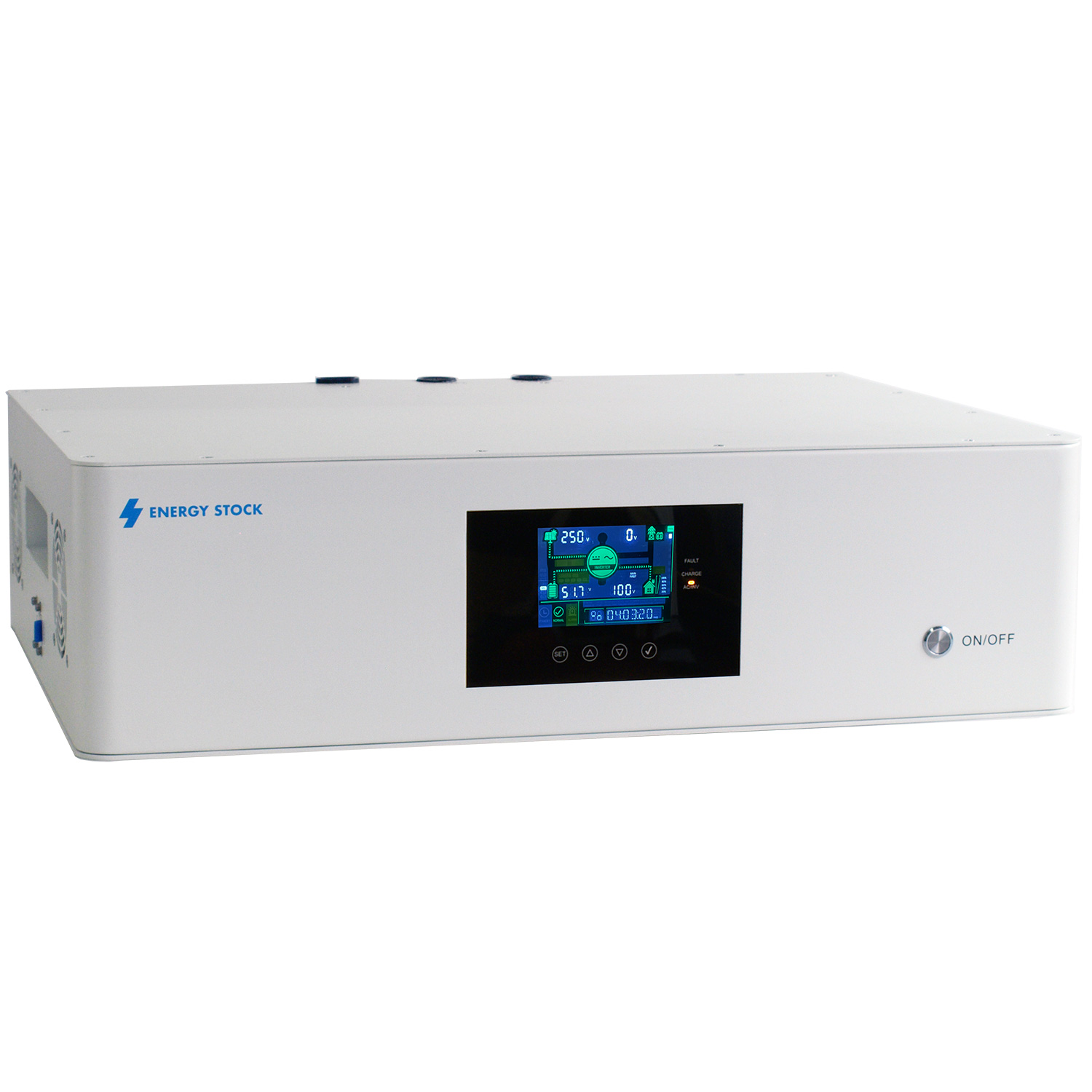

ES-5000IVユニット

※本機を並列接続することで単相200Vや三相200Vにも対応が可能。

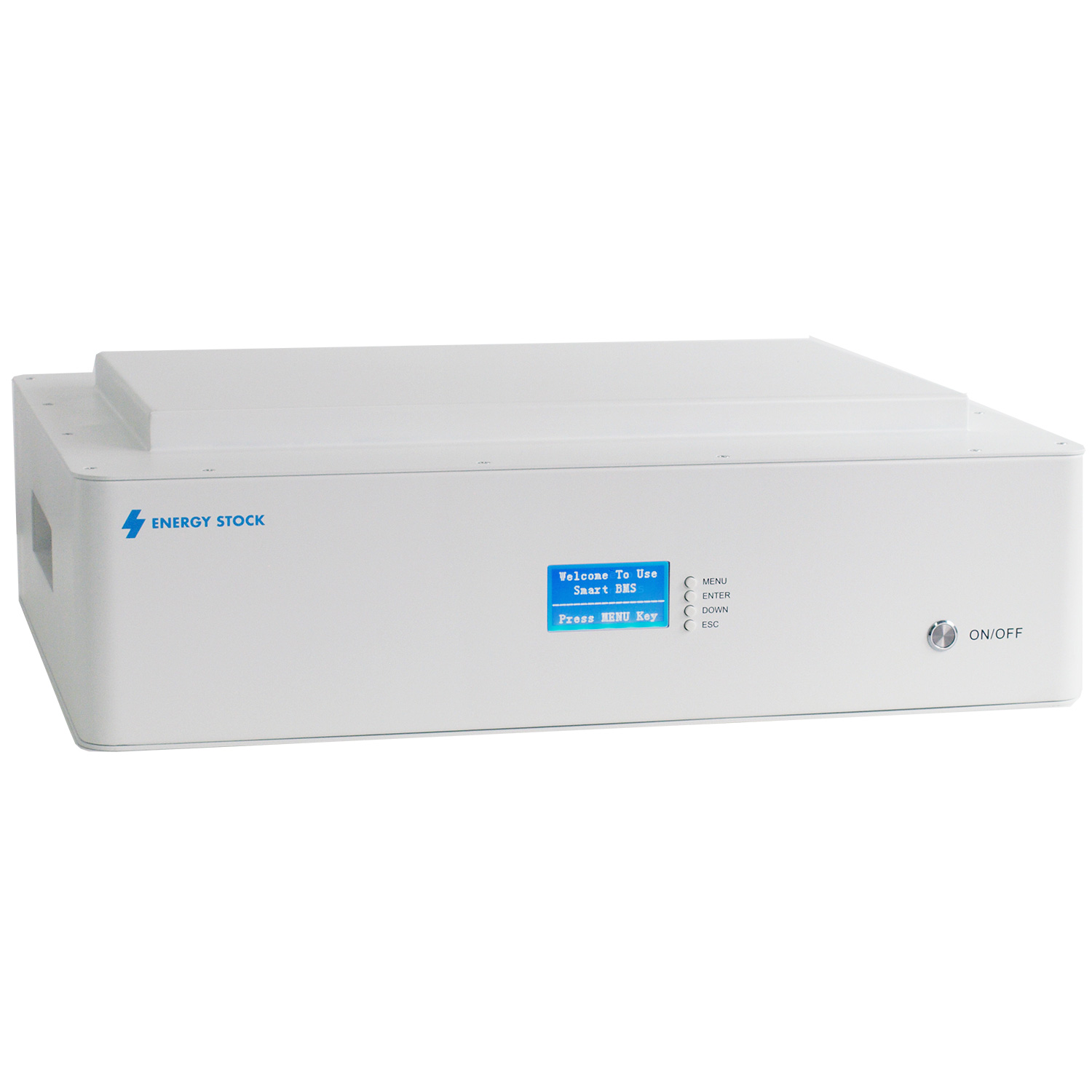

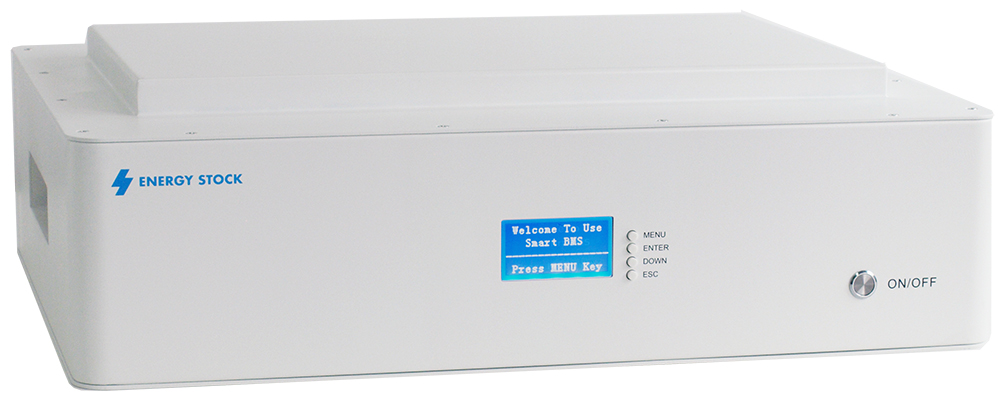

200V対応型蓄電池システム　専用蓄電池　ES-5000B

ES-5000Bは「200V対応型蓄電池システム ES-5000IV」の専用蓄電池です。
蓄電容量は単体で5.12kWhの蓄電容量を備えており、最大15台（76.8kWh）まで増設することが可能です。

システムオプション

製品仕様

200V対応型蓄電池システム　ハイブリッドインバーター　ES-5000IV

製品名	ハイブリッドインバーター ES-5000IV
型番	ES-5000IV
インバーター定格出力	5,000W
最大出力	10,000W
定格出力電圧	100〜120Vac（単相2線・3線・三相3線）
AC最大出力電流	40A
負荷モーター能力	4HP
AC出力定格周波数	50/60Hz(自動切替)
AC出力波形	純正弦波
切替時間	10mS
並列接続	1〜6台
入力系統	入力数（MPPT）×1
ソーラー最大入力電力	5,500W
ソーラー最大入力電流	22A
ソーラー最大開放電圧	500Vdc/系統
MPPT電圧範囲	120〜450Vdc
主電源入力電圧範囲	90〜140Vac
入力周波数	50/60Hz
過負荷電流バイパス	63A
MPPT追従効率	99.9%
バッテリー最大効率	92%
サイズ	幅 600 × 奥行き 450 × 高さ 164mm
重量	29.7kg
保証	3年間

200V対応型蓄電池システム　ES-5000IV専用蓄電池　ES-5000B

製品名	5000IV 専用蓄電池
型番	ES-5000B
内蔵バッテリー	リン酸鉄リチウムバッテリー（LiFePO4）
バッテリー容量	5.12kWh
充電回数	5,000回以上（DOD9,000回以上）
最大連続充電電流	0.5C
最大連続放電電流	0.5C
充電環境温度範囲	0℃〜45℃
動作環境温度範囲	-20℃〜60℃
最大接続数	15台
通信方法	RS485
インバーター接続	オフグリッド5kW
サイズ	幅 600 × 奥行き 450 × 高さ 154mm
重量	52.5kg
付属品	通信ケーブル2m 正並列ケーブル（赤）0.5m 負並列ケーブル（黒）0.5m
保証	5年間

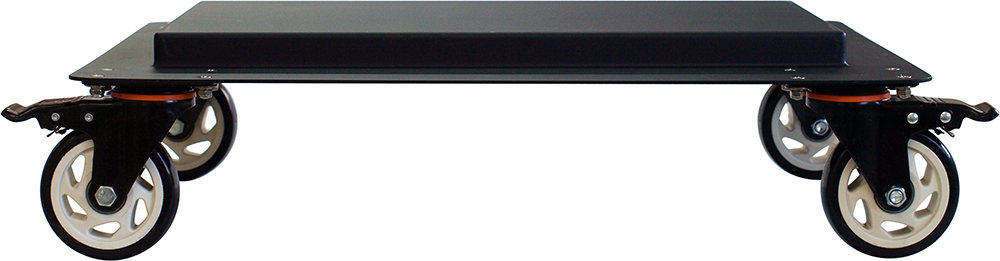

別売オプション	キャスター
