15.6インチ(1920×1080) タッチパネル搭載パネルマウント型産業用組み込みディスプレイ plus one PRO (LCD-A156WV012)

マルチタッチに対応した組み込み用途向けパネルマウント型15.6インチのフルHD産業用ディスプレイ

このエントリーをはてなブックマークに追加

製品特長

本体画像

正面

plus one PRO 本体画像正面

背面

plus one PRO 本体画像背面

タッチパネルの動作について

本製品はマルチタッチによる操作が可能です。
マルチタッチによる操作は、
「Windows 10 / Windows 8.1(8)」
および
「マルチタッチに対応したアプリケーション」が必要となります。

タッチパネルイメージ

6mm厚の削り出しアルミベゼル

アルミベゼル

本体設置例

穴を開けた板材に本体をはめ込み、付属の板面設置用金具と固定ネジで固定します。
※推奨板材、設置する穴の寸法等は、マニュアルをご確認ください。

設置例画像

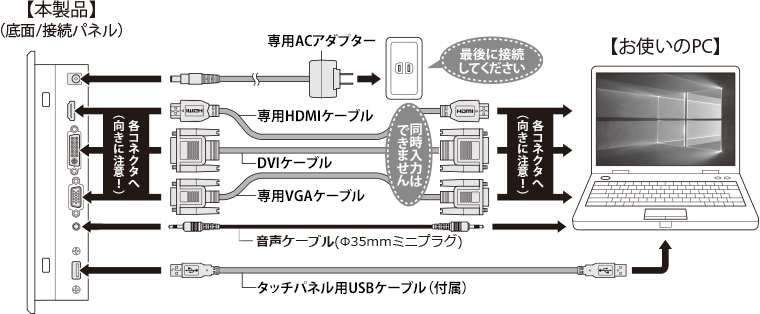

接続例(タッチパネル使用)

本製品をコンセント電源とお使いのPCに接続すれば、使用の準備は完了です。
※タッチパネル機能をご使用の際は、本製品とPCをタッチパネル用USBケーブル(付属)で接続する必要があります。
※DVIケーブルは付属しておりません。別途ご用意ください。

接続例画像

各部の名称

各部名称

本体寸法図(単位:mm)

寸法図

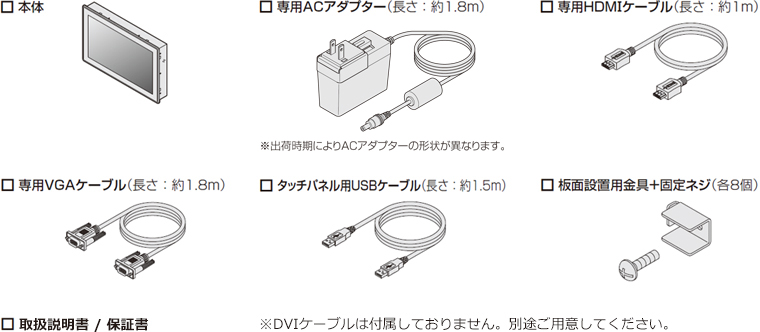

製品内容

製品内容

製品仕様

製品名 15.6インチ(1920×1080) タッチパネル搭載パネルマウント型産業用組み込みディスプレイ plus one PRO
型番 LCD-A156WV012
JANコード 4549032017168
保証期間 1年
本体色
タッチパネル方式 投影型静電容量方式
タッチパネル対応OS Windows 10 / 8.1(8)
パネルタイプ 15.6インチ/ノングレア(非光沢) TN方式
画素ピッチ(W×H) 0.17925 × 0.17925mm
表示面積(W×H) 344.16 × 193.59mm
画素配列 RGBストライプ
解像度 1920×1080 60Hz
※1920×1080 60Hz以外の入力を行った場合は正常に表示されません。ご了承ください。
アスペクト比 16:9(固定)
最大輝度 400cd/m2
コントラスト 700:1
視野角(上下左右) 70°/70°/80°/80°
発色数 24bit 1,670万色
応答速度 8ms
バックライト LED
バックライト寿命 最低50,000時間
※設計値となり製品の寿命を保証するものではありません。
入力信号 HDMI、DVI、VGA(HDCP非対応)
入力端子 HDMI、DVI-D、VGA
音声入力端子 ⌀3.5mmフォンジャック(ステレオ)
内蔵スピーカー 2W ×2
ACアダプター 【入力】AC100-240V、50/60Hz
【出力】DC12V、3A
寸法(幅×高さ×奥行) 408mm×258mm×50mm
対応VESA規格 VESA 75mm、VESA100mm
重量 約3,440g
消費電力 (バックライト設定による) 7.5W
温度・湿度 温度0℃~50℃・湿度20%~80%
※結露しないこと、接続するPCの動作範囲内であること

※本製品はPCB(ポリ塩化ビフェニル)を使用しておりません。

※製品の性質上、全ての環境、組み合わせでの動作を保証するものではありません。
※ご使用のモニターにより実際の商品と色味が異なる場合がございます。
