裸族のインナー for PC (CRIN2535PC)

2.5インチSATA HDD/SSDを3.5インチ完全互換サイズに変換可能なマウンタが新登場

このエントリーをはてなブックマークに追加

製品特徴


2.5インチSATA HDD/SSDを3.5インチ完全互換サイズに変換!

底面ネジ止めタイプのPCケースにも対応!

※写真はMac Pro(2012年モデル)への取り付け例です。本製品にはMac用のHDDマウンタは付属しておりません。

■3.5インチ SATA HDDサイズ、ネジ穴位置、SATAコネクタ位置が同じになります。

■裸族シリーズや楽ラックシリーズの3.5インチHDD専用モデルでも使用可能。

■12.5mm厚HDD対応。

HDD/SSDの取り付け方法

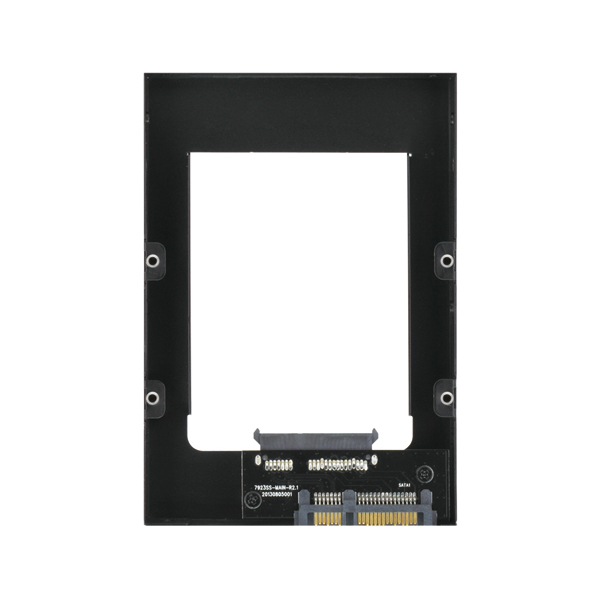

【1】本体を裏向きにして置き、本体基板とHDD/SSDのコネクタを図のように接続します。

【2】付属のHDD固定用ミリネジで、本体とHDD/SSDを左右から4箇所ネジ止めします。最後に本体を表向きにして完成です。

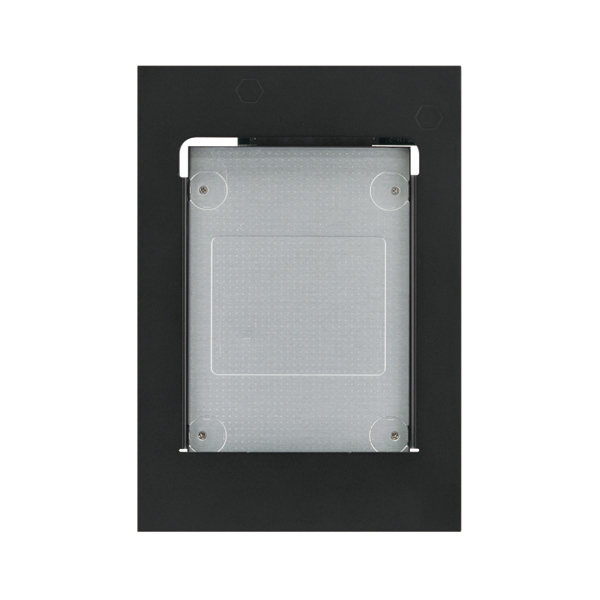

【完成図】

※注意
●HDD/SSDおよび本製品の基板部は精密機器ですので、衝撃には十分ご注意ください。
●HDD/SSD接続の際には、静電気に十分注意してください。人体に滞留した静電気が精密機器を故障させる原因になることがあります。作業の前に金属のフレームに触れて放電するか、静電気防止バンドなどをお使いください。

対応HDD/SSD/機種

■対応HDD/SSD
12.5mm厚までの2.5インチSATA HDD/SSD(SATAⅠⅡ/3.0/1.5Gbps/3.0Gbps/6Gbps)
※本製品はSATA HDD専用です。PATA(IDE)HDDは接続できません。また左右からネジ止めできないタイプのHDD/SSDは取付けできません。
※1.8インチ、ZIFコネクタ、MicroSATAコネクタ、PCIe接続、3.3V駆動およびSATA接続以外の特殊形状HDD/SSDは使用できません。
■対応PCケース
・3.5インチドライブベイ搭載のPCケース
・Mac Pro(Mid2012モデルまで)
※取り付けるPCケースによってはインチネジが必要になります。本製品には付属しませんので、別途お買い求めください。
■対応HDDケース
・弊社製「裸族」シリーズ(3.5インチHDDが搭載可能なモデル)
・弊社製「楽ラック」シリーズ(3.5インチHDDが搭載可能なモデル)

製品仕様

製品名 裸族のインナー for PC
型番 CRIN2535PC
JANコード 4549032009637
サイズ 幅101mm×高25.4mm×奥行146mm(突起部含まず)
重量 約160g
温度、湿度 温度5~35℃、温度20~80%(結露無き事、接続するPCの動作範囲内である事)
製品内容 ・CRIN2535PC 本体
・HDD/SSD固定用ミリネジ ×4

商品の性質上、全ての環境、組み合わせでの動作を保証するものではありません。

※基板部の半田付けについて
コネクタの半田付けで隣の端子と接触している場合がありますが、動作に支障はございません。
詳しくはこちらをご参照ください。
