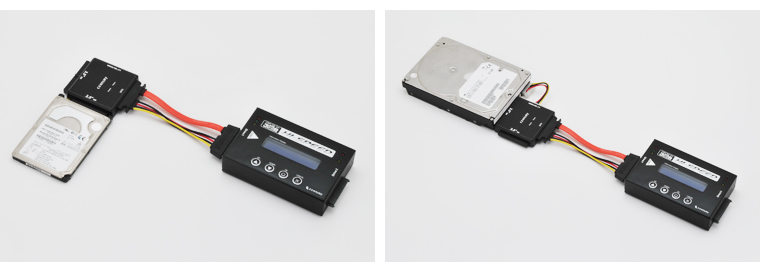

- 2.5インチ＆3.5インチIDE HDDをSATAに変換して最新のこれDO台シリーズでご利用が可能に！
※光学ドライブやMO、そのほかHDD以外のIDE機器を接続することはできません。
※2.5インチHDDと3.5インチHDDを同時に接続する事はできません。 - これdo台シリーズ（KD25/35MS、KD25/35MS2、KD25/35HS、KD25/35HS1T3、KD25/35HSPRO、KD25/35ERS、KD25/35SAS、KD25/35M2NV、KD25/35UHSPRO、KD25/35UHS1T3）に対応！
※上記以外の「これDO台」シリーズは動作保証対象外となります。
※USB-SATA変換アダプターやPC等での動作を保証していません。
※IDE-HDD同士のコピーをする場合は本製品が2個必要になります。
製品特長

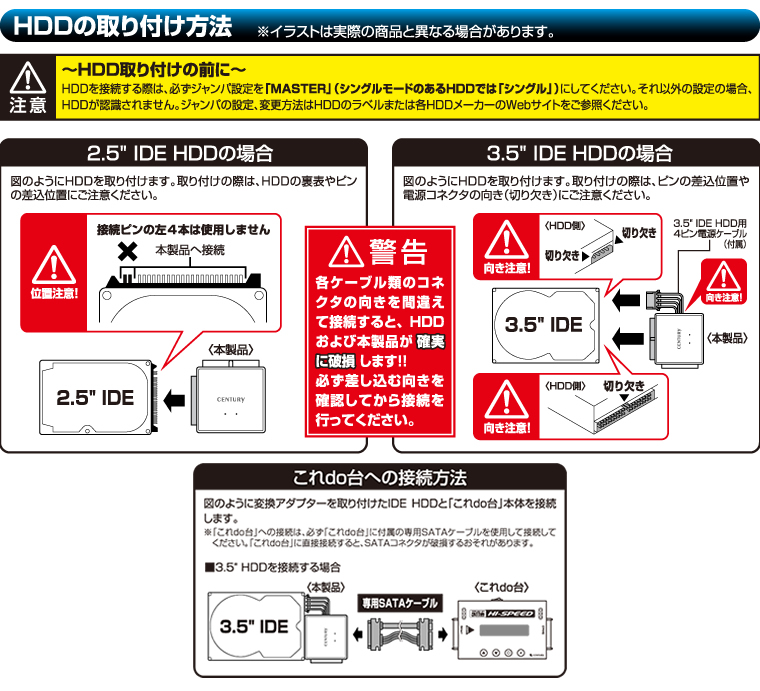

HDDの取り付け方法
～HDD取り付けの前に～
HDDを接続する際は、必ずジャンパ設定を「MASTER」（シングルモードのあるHDDでは「シングル」）にしてください。それ以外の設定の場合、HDDが認識されません。ジャンパの設定、変更方法はHDDのラベルまたは各HDDメーカーのWebサイトをご参照ください。
【2.5インチIDE HDDの場合】
図のようにHDDを取り付けます。取り付けの際は、HDDの裏表やピンの差込位置にご注意ください。
【3.5インチIDE HDDの場合】
図のようにHDDを取り付けます。取り付けの際は、ピンの差込位置や電源コネクタの向き（切り欠き）にご注意ください。
※警告※
各ケーブル類のコネクタの向きを間違えて接続するとHDDおよび本製品が確実に破損します!!
必ず差し込む向きを確認してから接続を行ってください。
【これdo台への接続方法】
図のように変換アダプターを取り付けたIDE HDDと「これdo台」本体を接続します。
※「これdo台」への接続は、必ず「これdo台」に付属の専用SATAケーブルを使用して接続してください。「これdo台」に直接接続すると、SATAコネクタが破損するおそれがあります。
■3.5インチHDDを接続する場合
各部の名称
対応HDD/機種
| ■対応HDD |
|---|
|
・2.5インチまたは3.5インチIDE HDD ※光学ドライブやMO、そのほかHDD以外のIDE機器を接続することはできません。 ※2.5インチHDDと3.5インチHDDを同時に接続することはできません。 ※PIOモードのみのIDE HDDは動作しません。予めご了承ください。 ※ご注意 HDDを接続する際は、必ずジャンパ設定を「MASTER」（シングルモードのあるHDDでは「シングル」）にしてください。 それ以外の設定の場合HDDが認識されません。 ジャンパの設定、変更方法はHDDのラベルまたは各HDDメーカーのWebサイトをご参照ください。 |
| ■対応機種 |
|
・KD25/35MS ・KD25/35MS2 ・KD25/35HS ・KD25/35HS1T3 ・KD25/35HSPRO ・KD25/35ERS ・KD25/35SAS ・KD25/35M2NV ・KD25/35UHSPRO ・KD25/35UHS1T3 ※上記以外の「これdo台」シリーズは動作対象外となります。 ※USB-SATA変換アダプターやPC等での動作は保証していません。 ※IDE HDD同士のコピーをする場合は本製品が2個必要になります。 |
製品仕様
| 商品名 | これdo台シリーズ用 2.5"&3.5"IDE HDD→ SATA変換アダプター |
|---|---|
| 型 番 | KDA-IDE |
| インターフェイス | ＜デバイス側＞IDE UDMA2～7（Big Drive対応） ＜ホスト側＞SATA II 3.0Gbps |
| サイズ | 幅 63mm x 高さ 14mm x 奥行き 60mm（ケーブル、突起部含まず） |
| 重量 | 約40g（ケーブル含まず） |
| 本体色 | 黒 |
| 温度、湿度 | 温度5～35℃、湿度20～80％（結露しないこと、接続するPCの動作範囲内であること） |
| 製品内容 | ・KDA-IDE 本体 ・3.5インチIDE-HDD用4ピン電源ケーブル ※本製品に2.5インチ/3.5インチHDD、これdo台は含まれておりません。 |
※本製品はPCB（ポリ塩化ビフェニル）を使用しておりません。
※製品の性質上、全ての環境、組み合わせでの動作を保証するものではありません。
※ご使用のモニターにより実際の商品と色味が異なる場合がございます。
