10.1インチWXGA産業用組み込みディスプレイ plus one PRO (LCD-AMP101WUXB)

投影型静電容量方式タッチパネルを採用した産業用組み込みモデルの10.1インチ plus one！

シェア
このエントリーをはてなブックマークに追加

製品特長

  • 見やすい画面サイズ10.1インチ
  • 解像度1,280×800ピクセル（WXGA）
  • 投影型静電容量方式タッチパネル、10点マルチタッチに対応
  • 6mm厚の削り出しアルミベゼルを採用
  • 広視野角、低反射ノングレア液晶パネル採用
    ※タッチパネルを搭載しております為、表面は光沢です。
  • 最低寿命25,000時間のバックライトLED
    ※設計値となり製品の寿命を保証するものではありません。
  • 1300：1の高コントラスト比
  • HDMI、VGA、DVI-D 充実の3系統入力
  • 壁掛用VESA（75×75mm）マウント準拠

本体画像

正面

plus one PRO 本体画像正面

背面

plus one PRO 本体画像背面

タッチパネルの動作について

本製品はタッチパネルでの操作が可能です。
マルチタッチによる操作は、
「Windows 11 / 10 / 8.1(8) / 7」
および
「マルチタッチに対応したアプリケーション」
が必要となります。

※本製品では最大10点までのマルチタッチが可能です。タッチパネルに対応したアプリケーションをご使用の場合は、各アプリケーションのマニュアルを参照してください。

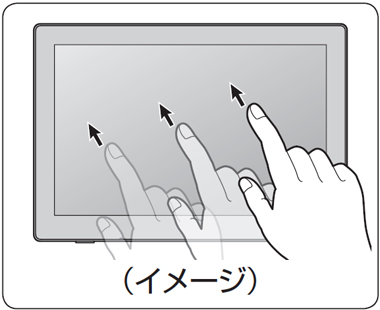

タッチパネルイメージ

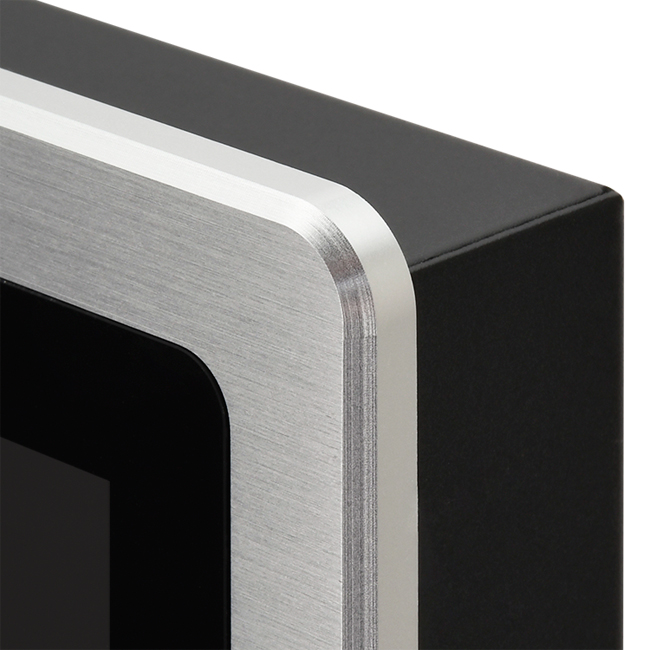

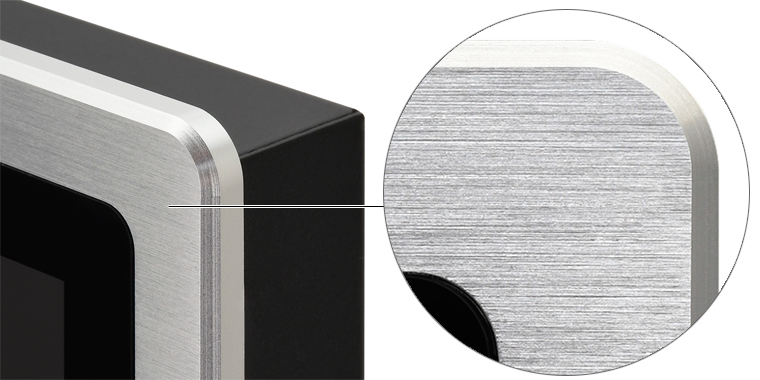

6mm厚の削り出しアルミベゼル

アルミベゼル

本体設置例

穴を開けた板材に本体をはめ込み、付属の板面設置用金具と固定ネジで固定します。
※推奨板材、設置する穴の寸法等は、マニュアルをご確認ください。

設置例画像

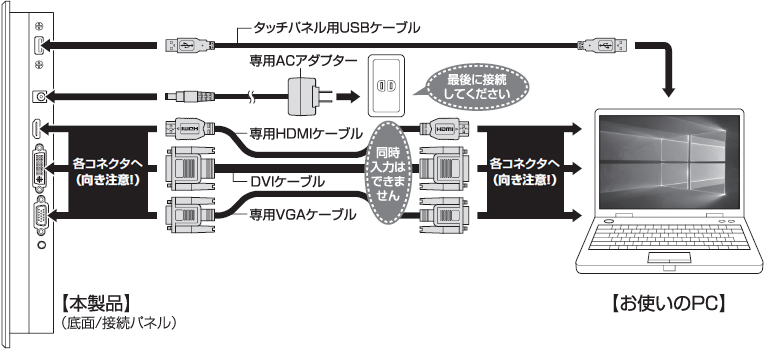

接続例（タッチパネル使用）

本製品をコンセント電源とお使いのPCに接続すれば、使用の準備は完了です。
※タッチパネル機能をご使用の際は、本製品とPCをタッチパネル用USBケーブル（付属）で接続する必要があります。
※DVIケーブルは付属しておりません。別途ご用意ください。
※本製品は通電が開始されると自動で電源オンとなります。

接続例画像

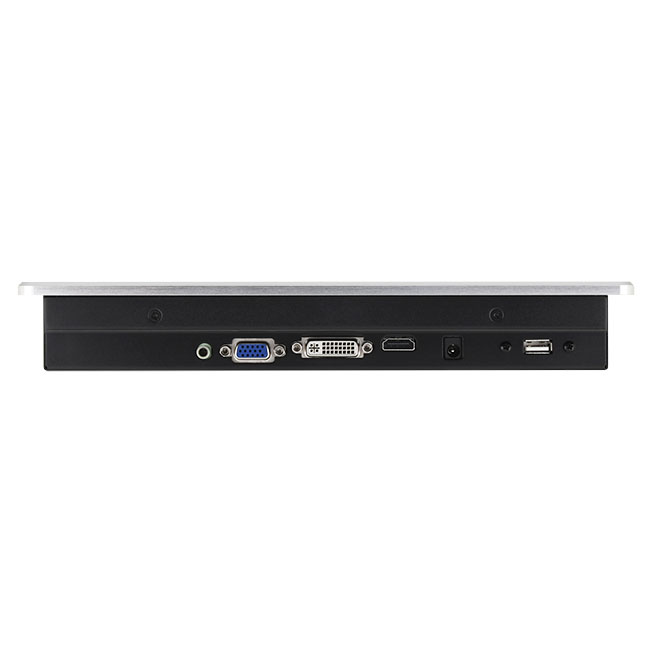

各部の名称

各部名称

本体寸法図

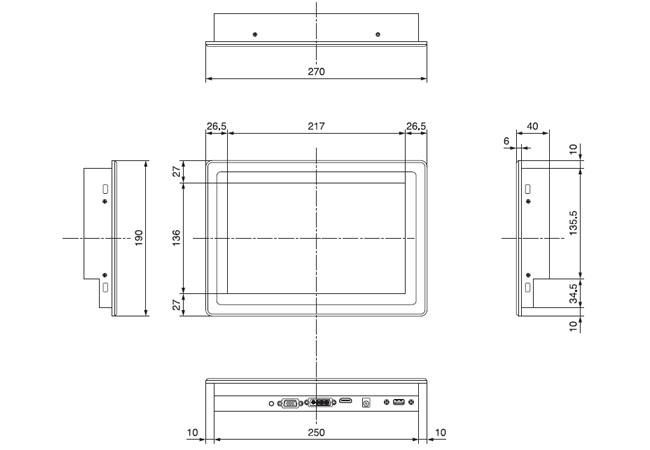

寸法図1

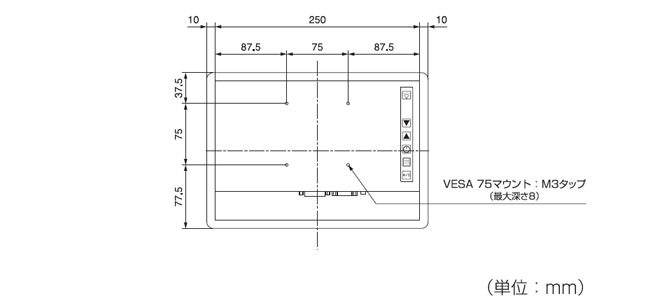

寸法図2

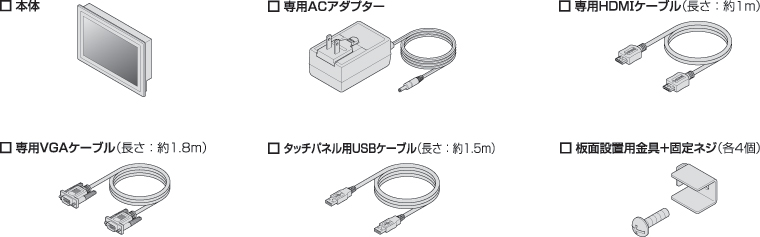

製品内容

製品内容

製品仕様

製品名 10.1インチWXGA産業用組み込みディスプレイ plus one PRO
型番 LCD-AMP101WUXB
JANコード 4549032013894
保証期間 1年
本体色 銀（アルミ成型色）
パネルタイプ 10.1インチ／ノングレア（非光沢）MVA方式
※タッチパネルを搭載しております為、表面は光沢です。
画素ピッチ 0.1695（W）×0.1695（H）mm
表示面積 216.96（W）×135.60（H）mm
画素配列 RGBストライプ
解像度 1280×800 60Hz
※1280×800 60Hz以外の入力を行った場合は正常に表示されません。ご注意ください。
アスペクト比 16：10（固定）
輝度 300cd/m2（最大時）
コントラスト 1300：1
視野角 85°/85°/85°/85°（上下左右）
発色数 24bit 1,670万色
応答速度 25ms
タッチパネル対応OS ■ Windows 10
■ Windows 8.1(8)
■ Windows 7
※Windows RT、Starter Edition、Embedded、Enterprise、mobileは動作対象外となります。
※タッチパネル機能を使用しない場合、上記OS以外でも使用可能です。
バックライト LED
バックライト寿命 最低25,000時間
※設計値となり製品の寿命を保証するものではありません。
入力信号 HDMI、DVI、VGA （HDCP非対応）
入力端子 HDMI、DVI-D、VGA
音声入力端子 端子を実装しておりますが、スピーカー非搭載のため使えません。
内蔵スピーカー なし
ACアダプター 【入力】AC100-240V、50/60Hz
【出力】DC12V、3A
寸法 幅 270mm×高さ 190mm×奥行き 40mm
対応VESA規格 VESA 75mm
重量 約1,380g
消費電力 10.0W （バックライト設定による）
温度・湿度 温度0℃～50℃・湿度20％～80％（結露しないこと、接続するPCの動作範囲内であること）

※本製品はPCB（ポリ塩化ビフェニル）を使用しておりません。

※製品の性質上、全ての環境、組み合わせでの動作を保証するものではありません。
※ご使用のモニターにより実際の商品と色味が異なる場合がございます。
