12.1インチ(1024×768) タッチパネル搭載オープンフレーム型産業用組み込みディスプレイ plus one PRO (LCD-F121V011)

抵抗膜方式タッチパネル搭載、組み込み用途向けオープンフレーム型12.1インチ産業用ディスプレイ

このエントリーをはてなブックマークに追加

製品特長

本体画像

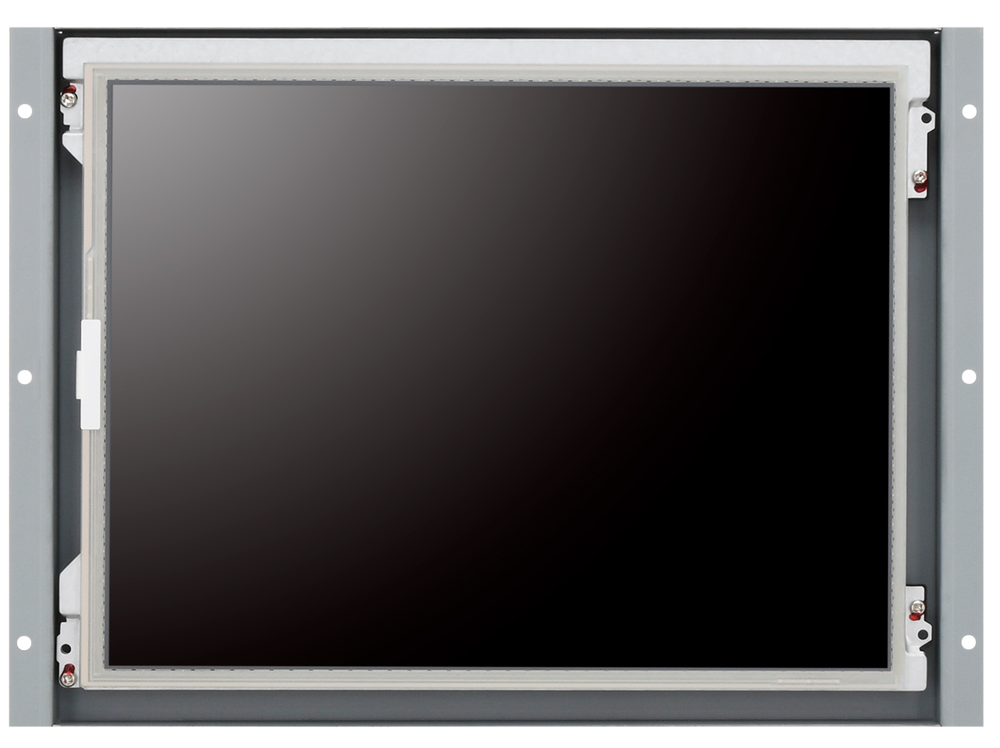

正面

plus one PRO 本体画像正面

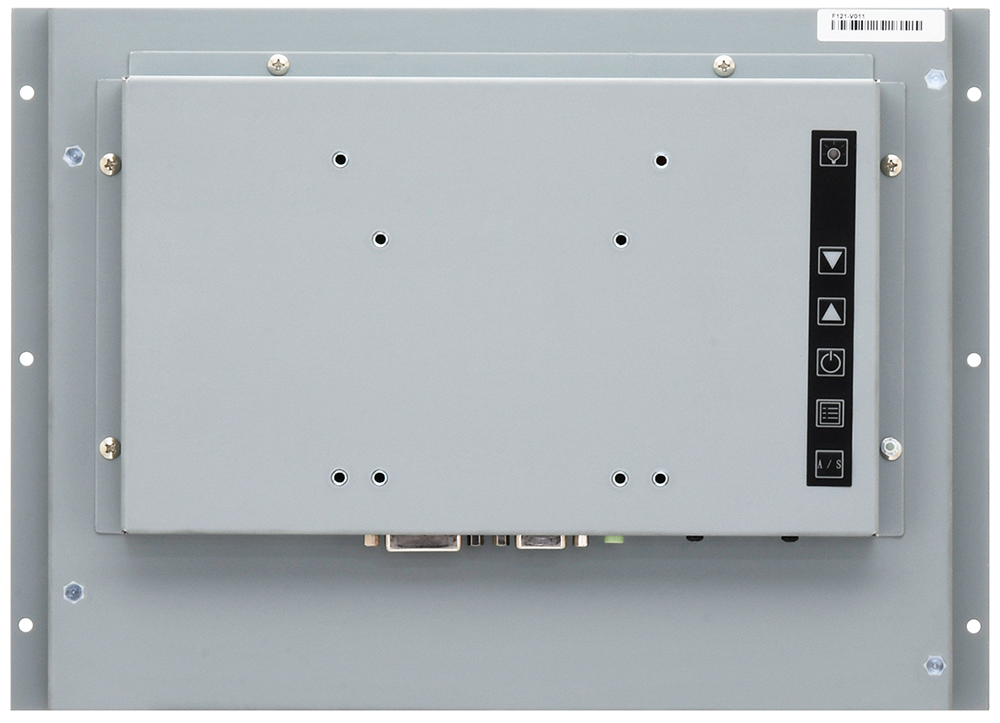

背面

plus one PRO 本体画像背面

タッチパネルの動作について

本製品はシングルタッチによる操作が可能です。
シングルタッチによる操作は、
「Windows 10 / Windows 8.1(8)」
および
「シングルタッチに対応したアプリケーション」が必要となります。

※本製品マルチタッチには非対応となっております。タッチパネルに対応したアプリケーションをご使用の場合は、各アプリケーションのマニュアルを参照してください。

タッチパネルイメージ

接続例(タッチパネル使用)

本製品をコンセント電源とお使いのPCに接続すれば、使用の準備は完了です。
※タッチパネル機能をご使用の際は、本製品とPCをタッチパネル用USBケーブル(付属)で接続する必要があります。
※DVIケーブルは付属しておりません。別途ご用意ください。

接続例画像

各部の名称

各部名称

本体寸法図(単位:mm)

寸法図

製品内容

製品内容

製品仕様

製品名 12.1インチ(1024×768) タッチパネル搭載オープンフレーム型産業用組み込みディスプレイ plus one PRO
型番 LCD-F121V011
JANコード 4549032017144
保証期間 1年
本体色 シルバー
タッチパネル方式 5線式抵抗膜方式
タッチパネル対応OS Windows 10 / 8.1(8)
パネルタイプ 12.1インチ/ノングレア(非光沢) TN方式
画素ピッチ(W×H) 0.24 × 0.24mm
表示面積(W×H) 245.76 × 184.32mm
画素配列 RGBストライプ
解像度 1024×768 60Hz
※1024×768 60Hz以外の入力を行った場合は正常に表示されません。ご了承ください。
アスペクト比 4:3(固定)
最大輝度 400cd/m2
コントラスト 700:1
視野角(上下左右) 70°/70°/80°/80°
発色数 24bit 1,670万色
応答速度 35ms
バックライト LED
バックライト寿命 最低50,000時間
※設計値となり製品の寿命を保証するものではありません。
入力信号 HDMI、DVI、VGA(HDCP非対応)
入力端子 HDMI、DVI-D、VGA
音声入力端子 端子を実装しておりますが、スピーカー非搭載のため使えません。
内蔵スピーカー なし
ACアダプター 【入力】AC100-240V、50/60Hz
【出力】DC12V、3A
寸法(幅×高さ×奥行) 310mm×225mm×41.6mm
対応VESA規格 VESA 75mm、VESA100mm
重量 約1,960g
消費電力 (バックライト設定による) 7.5W
温度・湿度 温度0℃~50℃・湿度20%~80%
※結露しないこと、接続するPCの動作範囲内であること

※本製品はPCB(ポリ塩化ビフェニル)を使用しておりません。

※製品の性質上、全ての環境、組み合わせでの動作を保証するものではありません。
※ご使用のモニターにより実際の商品と色味が異なる場合がございます。
