7インチ(800×480)産業用組み込みディスプレイ plus one PRO オープンフレーム型 (LCD-F070W-V014B)

耐久性に優れた金属製フレーム、4線式抵抗膜方式タッチパネルを採用した組み込み用途向けモニター

シェア
このエントリーをはてなブックマークに追加

製品特長

  • 組み込み用途向けオープンフレーム型
  • 耐久性に優れた金属製フレームを採用
  • 見やすい画面サイズ 7インチ
  • 解像度800×480pixel(WVGA)
  • 4線式抵抗膜方式タッチパネル
  • 最低寿命50,000時間のバックライトLED
  • 低反射ノングレア液晶パネルを採用
  • 1000：1の高コントラスト比
  • HDMI、VGA、DVI-Dの3系統入力に対応(HDCP非対応)
  • 壁掛用VESA(75×75mm)マウント準拠

本体画像

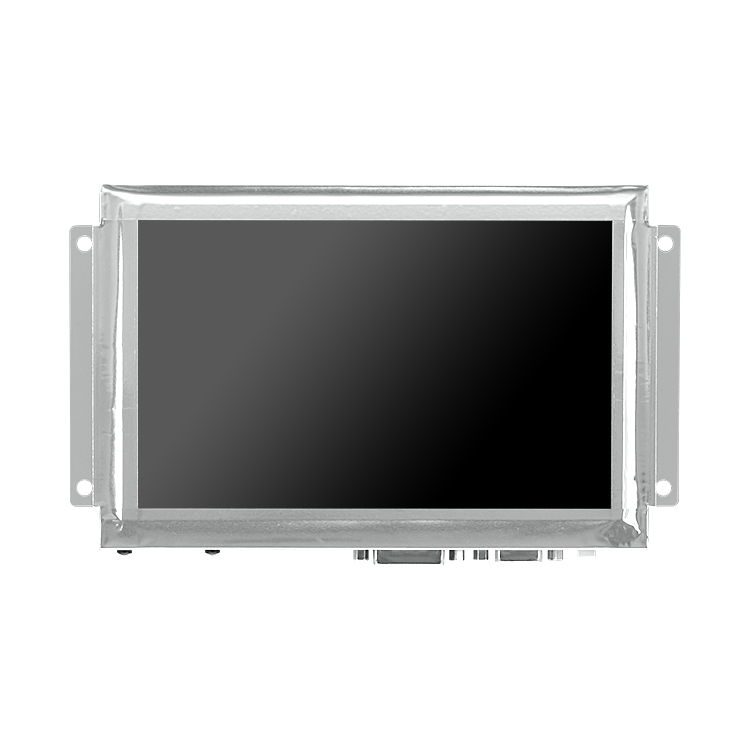

正面

plus one PRO 本体画像正面

背面

plus one PRO 本体画像背面

タッチパネルの動作について

本製品はシングルタッチによる操作が可能です。
シングルタッチによる、
「Windows 11 / Windows 10 / Windows 8.1(8) / Windows 7」
および
「シングルタッチに対応したアプリケーション」が必要となります。

※本製品マルチタッチには非対応となっております。タッチパネルに対応したアプリケーションをご使用の場合は、各アプリケーションのマニュアルを参照してください。

タッチパネルイメージ

接続例（タッチパネル使用）

本製品をコンセント電源とお使いのPCに接続すれば、使用の準備は完了です。
※タッチパネル機能をご使用の際は、本製品とPCをタッチパネル用USBケーブル（付属）で接続する必要があります。
※DVIケーブルは付属しておりません。別途ご用意ください。

接続例画像

各部の名称

各部名称

寸法図

寸法図1

製品内容

■LCD-F070W-V014B 本体
製品内容
■専用ACアダプター
（長さ:約1.8ｍ）※
製品内容
※出荷時期により
ACアダプターの形状が異なります。
■専用HDMIケーブル
　（長さ:約1ｍ）
製品内容
■専用VGAケーブル
　（長さ:約1.8ｍ）
製品内容
■タッチパネル用USBケーブル
　（長さ:約1.5ｍ）
製品内容

■取扱説明書/保証書

製品仕様

製品名 7インチ(800×480)産業用組み込みディスプレイ plus one PRO オープンフレーム型
型番 LCD-F070W-V014B
JANコード 4549032016642
保証期間 1年
本体色 シルバー
タッチパネル方式 4線式抵抗膜方式
タッチパネル対応OS Windows 11 / 10 / 8.1(8) / 7
パネルタイプ 7インチ/ノングレア(非光沢) TN方式
画素ピッチ（W×H） 0.1905 × 0.1905mm
表示面積（W×H） 152.40 × 91.44mm
画素配列 RGBストライプ
解像度 800×480 60Hz
60Hz以外の入力を行った場合は正常に表示されません。ご了承ください。
アスペクト比 15：9（固定）
最大輝度 800cd/m2
コントラスト 1000：1
視野角（上下左右） 80°/80°/80°/80°
発色数 24bit 1,670万色
応答速度 30ms
バックライト LED
バックライト寿命 最低50,000時間
※設計値となり製品の寿命を保証するものではありません。
入力信号 HDMI、DVI、VGA （HDCP非対応）
入力端子 HDMI、DVI-D、VGA
音声入力端子 端子を実装しておりますが、スピーカー非搭載のため使えません。
内蔵スピーカー なし
ACアダプター 【入力】AC100-240V、50/60Hz
【出力】DC12V、3A
寸法（幅×高さ×奥行） 200mm×120mm×45mm
対応VESA規格 VESA 75mm
重量 約940g
消費電力 (バックライト設定による） 7.5W
温度・湿度 温度0℃～50℃・湿度20％～80％
※結露しないこと、接続するPCの動作範囲内であること

※本製品はPCB（ポリ塩化ビフェニル）を使用しておりません。

※製品の性質上、全ての環境、組み合わせでの動作を保証するものではありません。
※ご使用のモニターにより実際の商品と色味が異なる場合がございます。
