M.2とは

M.2(エムドットツー)とは...

ノートパソコンなど小型PC向けに開発された規格の一つで、小さいサイズである事が特長です。

2.5インチHDD/SSDがポケットティッシュサイズに比べてM.2は板ガムサイズ!!

M.2の端子にはPCI-ExpressとSATA3.0、USB3.0などの端子が含まれているため、通信機能やストレージなど様々な機能を追加する事ができます。
その反面、同じM.2カードでありながら、スロット側の規格と接続するデバイスの規格を一致させないと動作しないという若干、難易度の高い規格でもあります。

M.2とは

ストレージとしてのM.2

ストレージ機器としてのM.2カードもいくつか種類があります。
異なる規格のM.2カードは動作しないので買い間違いにご注意ください。

■SATAタイプ

SATA3.0接続のSSDとなり、転送速度の理論値はSATA6Gbpsで約600MB/sとなります。

■NVMeタイプ

PCI-Express接続を用いており、SSD側に搭載されているNVMeコントローラによって高速なデータ転送が可能なSSDです。
転送速度は世代(Gen)とレーン数により異なるのですが、安価な1500MB/sぐらいの物から約4500MB/sを超えるような高速デバイスもあります。

■AHCIタイプ

PCI-Express接続で、PC側のAHCIホストコントローラを介して動作するSSDになります。
上記2種に比べると若干数が少なく見ることは少ないですが、互換性の無い別規格ですのでご注意ください。

端子形状でカードの種類はわからない!?

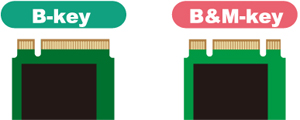

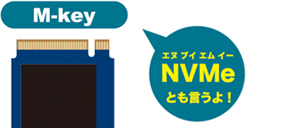

M.2の端子形状はA~Mまで存在し、それぞれ端子の間の切り欠きの位置が異なります。
(表裏を間違えると勘違いしやすいのでご注意ください)
主にストレージで使われる端子はB KeyとM Key、B&M Keyの3種類です。

登場した当時では端子形状で転送規格の判別ができた時期もありましたが、現時点では混在しており、端子形状だけではSATA、NVMe、AHCIの判別はできません。
また、Type2240、Type2260、Type2280などの記載がある場合がありますが、これはカード自体の大きさを示しています。

M.2 SSDを外付けケースで使う

■既にM.2を持っている方

所有しているM.2 SSDの規格を調べましょう。
M.2の型番(モデル名)をWEB検索し、規格を調べて対応製品を探します。

■これからM.2 SSDを買う方(ケースもSSDも揃える方)

ご使用のパソコンのインターフェイスを調べて、規格のあったケースとSSDを購入しましょう。

Thunderbolt3タイプ
最大40Gbps(理論値)でデータ転送が可能な非常に高速な接続方式となります。
速度を活かせる高速なNVMeタイプのSSDを使うケースがお勧めとなります。
USB3.2タイプ
最大10Gbps(理論値)でデータ転送が可能な接続方式となります。
NVMeタイプのSSDがお勧めではありますが、10Gbps以上では動作しませんので、早いSSDよりも安価で速度の遅い物を選び、余った予算を容量増加に回すのもよいでしょう。

M.2 SSDをコピーする

これdo台 M.2 NVMe
NVMe/SATA/AHCIの3タイプに対応したSSDコピー&イレースマシン。

M.2関連製品

NVMe(PCI Express)接続

Aluminum Heat sink for M.2 SSD Mark.2

  • 高温化するM.2 SSDに装着、放熱性能を高めるヒートシンクアクセサリー
  • ヒートパイプ+アルミボディ+冷却シートで約20℃ダウン!
  • 他パーツへの干渉に考慮したコンパクト設計
  • 厚みの異なる片面・両面実装のM.2 SSDにも対応

裸族のクローンベース NVMe USB20G

  • PC不要でM.2 NVMe SSDをまるごとコピーできる高速クローンマシン
  • 小容量から大容量へのコピーで簡単容量アップ
  • 高速なUSB20Gbps(USB3.2 Gen2×2)接続で外付けケースとしても使用可能
  • 最大20Gbps(理論値)の高速転送
  • 内蔵冷却ファンとヒートシンクで冷却効率UP!

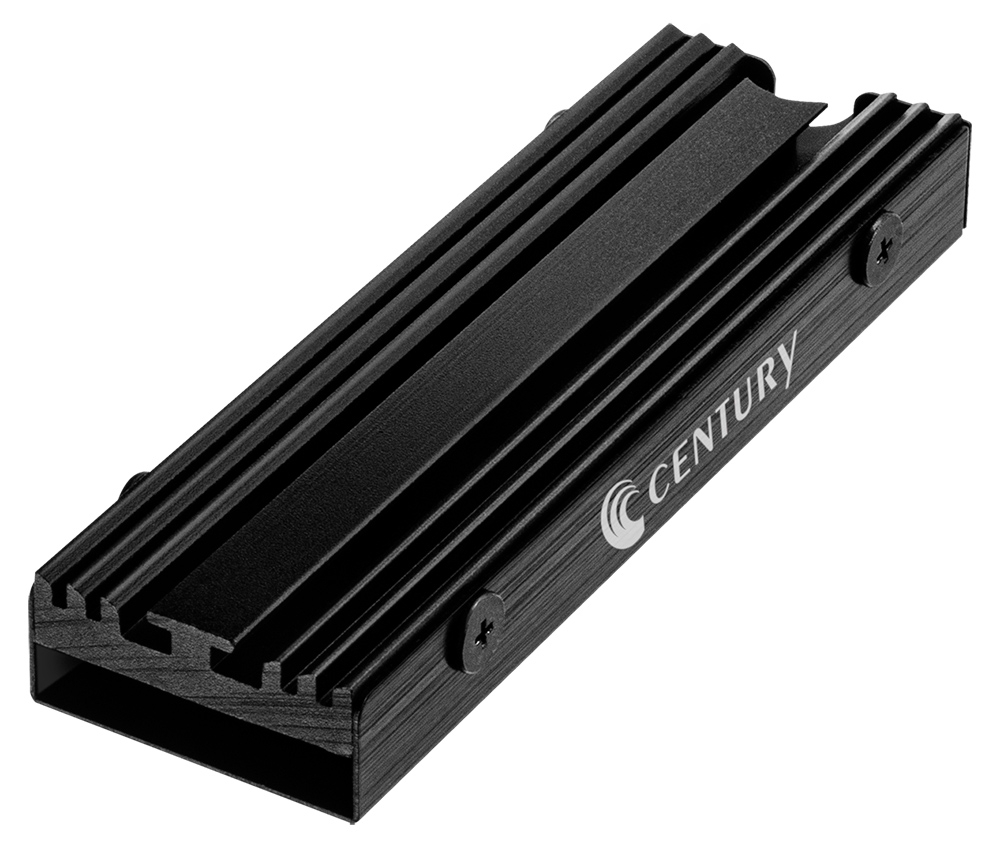

Aluminum Heat sink for M.2 SSD

  • M.2 SSDに装着することで放熱性能がアップするカスタムアクセサリー
  • ヒートシンクと放熱シートで挟み込んでM.2 SSDを効率的に冷却
  • 厚みの異なる片面・両面実装のM.2 SSDにも対応
  • ヒートシンクの緩みや脱落が起きにくいネジ留めタイプ(プラスドライバー付属)
  • PS5 M.2 SSD増設スロット、取り付け確認済み ※当社調べ

対応M.2 SSD

Type 2280形状のM.2 SSD

RACEN LED & FAN M.2 NVMe USB3.2 Gen2 ケース

  • 22mm幅、M-Key / B&M-Key形状のM.2 NVMe規格SSDに対応したFAN搭載アルミケース
  • RGB LED搭載で暗闇でもクールなライティング可能 【ON/OFFスイッチあり】
  • 冷却ファン&ヒートシンク&熱伝導シートにより発熱するM.2 SSDの効果的な放熱を実現
  • USB Type-A、Type-C接続両対応。 Type-C変換コネクタ付Type-A⇔Type-C USBケーブル付属
  • USB3.2 Gen2接続対応。最大10Gbps(理論値)の高速転送可能!【1053.1MB/s】

NVMeを増やしタイ

  • M.2 NVMe SSD用スロット×1を増設可能なインターフェイスカード
  • お使いのPCにM.2 MVMeを増設してOS起動やデータのアクセスを高速化
  • 放熱性に優れた大型アルミ製ヒートシンクで冷却効率アップ
  • 最大64Gbps(理論値)の高速転送が可能な最新規格 PCI Express 4.0対応
  • ロープロファイルブラケット付属でスリムPCにも対応

シンプルモバイルSlim M.2 NVMe

  • M.2 NVMe SSDをUSBで接続可能にする外付けドライブケース
  • 22mm幅、M-Key/B&M-Key形状のM.2 NVMe規格SSDに対応
  • アルミ製の放熱プレートと熱伝導シートでM.2 SSDの高い発熱を効果的に筐体全体へ伝え冷却!
  • USB3.2 Gen2接続対応、最大10Gbps(理論値)の高速転送可能!【1045MB/s】
    ※弊社環境での実数値【Samsung970EVO 250GBにて計測時】
  • 筐体を保護するためのシリコンバンパーが付属

Thunderbolt3 M.2 NVMe SSD 4Bay アルミケース

  • Thunderbolt3 40Gbpsを2ポート搭載したM.2 SSD NVMe外付けケース
  • M.2 NVMe SSDが4枚搭載可能
  • DisplayPort1.2 4K60Hzの出力が可能
  • 高速データ転送
    SSD単体転送速度:約750MB/s
    ソフトウェアRAID 0 使用時:約2,550MB/s
    ※弊社テスト環境での実測値
  • 高放熱アルミボディ+冷却ファン採用
  • Win/Mac両対応
  • Power Delivery15W対応

NVMeを増やしタイ ARGB

  • M.2 NVMe SSD用スロット×1を増設可能なインターフェイスカード!
  • ARGB-LED搭載! ARGB対応製品のイルミネーションと同期可能
  • 放熱性に優れた大型アルミ製ヒートシンクで冷却効率アップ!
  • 最大64Gbps(理論値)の高速転送が可能な最新規格 PCI Express 4.0対応!
  • ロープロファイルブラケット付属でスリムPCにも対応!

NVMe裸族のお立ち台プラス

  • NVMe裸族の専用ケースへ組み込むことによりM.2 NVMe SSDのコネクタ消耗を防ぐ! 抜き差し可能回数 約10,000回!
  • 熱源となるコントローラICとSSDを分けることにより放熱性がアップ!
  • 使用していないNVMe裸族の専用ケースをストックできるスロットを搭載!
  • お手持ちのSSDが増えても安心! NVMe裸族の専用ケースは単品で購入可能!
  • USBバスパワー駆動対応、USB一本でデータ転送と電源供給が可能!
  • 最大10Gbps(理論値)の高速転送【920.3MB/s】
    ※弊社環境での実数値【Samsung970EVO 250GBにて計測時】

NVMe裸族の頭

  • 専用ケースへ組み込むことによりM.2 NVMe SSDのコネクタ消耗を防ぐ!
    抜き差し可能回数 約10,000回!
  • 熱源となるコントローラICとSSDを分けることにより放熱性がアップ!
    持ち運びにも優れた小型の筐体!
  • お手持ちのSSDが増えても安心!
    専用ケースは単品で購入可能!(型番:CRM2NVEC)
  • USBバスパワー駆動対応、USB一本でデータ転送と電源供給が可能!
  • 最大10Gbps(理論値)の高速転送【920.3MB/s】
    ※弊社環境での実数値【Samsung970EVO 250GBにて計測時】

NVMe裸族のお立ち台

  • 専用ケースを使うことでSSD本体のコネクタ消耗を防ぐ!
    抜き差し可能回数、約10,000回!
  • 熱源となるコントローラICとSSDを分けることにより放熱性がアップ!
  • 手持ちのSSDが増えても安心! 専用ケースは単品で購入可能!
  • USBバスパワー駆動対応、USB一本でデータ転送と電源供給が可能!
  • 最大10Gbps(理論値)の高速転送 【920.3MB/s】

裸族のクローンベース NVMe

  • PC不要でM.2 NVMe SSDをまるごと高速コピー
  • 小容量から大容量へのコピーで簡単容量アップ!
  • 高速なUSB3.2 Gen2 Type-C接続で2Bayの外付けクレードルとしても使用可能
  • 最大10Gbps(理論値)の高速転送
  • 内蔵冷却ファンとヒートシンクで冷却効率UP!

裸族のM.2 NVMe SSD 引越キット

  • 付属の専用ソフトでシステムドライブをまるごとM.2 NVMe SSDへコピー可能!
  • HDDやSSDからM.2 NVMe SSDへデータをコピーして高速化&簡単容量アップ!
  • コピー後はM.2 NVMe専用外付けケースとして使用可能!
  • 22mm幅、M-Key / B&M-Key形状のM.2 NVMe規格SSDに対応!
  • USB3.2 Gen2 接続に対応。最大10Gbps(理論値)の高速転送が可能!

Thunderbolt3 Portable NVMe SSD 2TB

  • Thunderbolt3(40Gbps)接続で約2,200MB/sの高速データ転送が可能
    ※弊社テスト環境による実測値
  • PHISON社 E12 M2 NVMe SSD内蔵
  • 高放熱アルミボディ採用
  • 持ち運びに便利な専用ポーチを付属

Thunderbolt3 Portable NVMe SSD 512GB

  • Thunderbolt3(40Gbps)接続で約2,200MB/sの高速データ転送が可能
    ※弊社テスト環境による実測値
  • PHISON社 E12 M2 NVMe SSD内蔵
  • 高放熱アルミボディ採用
  • 持ち運びに便利な専用ポーチを付属

M.2 NVMe SSD to Thunderbolt3 アルミケース

  • Thunderbolt3 40Gbps 2ポート搭載
    ※Thunderbolt3専用機器です。USBポートでは動作しません。
  • M.2 NVMe SSD 2枚搭載可能
  • DisplayPort1.2 4K 60Hz出力対応
  • 高放熱アルミボディ採用
  • 高速転送
    各SSD 転送速度:約1,500MB/s(ソフトウェアRAID 0 使用時:約2,200MB/s)
    ※Samsung 970EVO、Blackmagic Disk Speed Testでの計測値
    ※本製品にRAID機能はありません

SATA接続

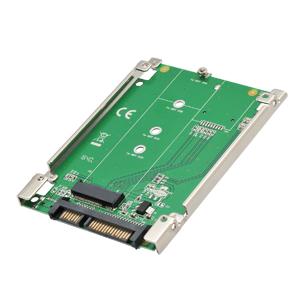

裸族のインナー for M.2

  • M.2(NGFF)SSDを7mm厚2.5インチSATA HDDサイズに変換可能なアダプター
  • 製品本体のネジ穴位置は2.5インチHDDに準拠!
  • M.2(NGFF) SSDを「裸族のお立ち台」シリーズや「これdo台」シリーズ等に使用可能!
  • 7mm厚2.5インチSATA HDDサイズに変換することで一般的なノートPC等に組み込んで使用する事ができます。

NVMe/SATA対応

これdo台 M.2 NVMe 1to3 V2

  • M.2 SSD(NVMe/SATA/AHCI)に対応! 1:3のデータコピーと4枚同時イレースが可能
  • 4種類のコピー機能と2種類のコピー支援機能を搭載
  • 5種類のイレース機能を搭載
  • 最大150MB/秒の転送速度 ※転送速度は使用するドライブによって異なります
  • ドライブのデータ容量、コピー・イレースの進捗等の情報を表示する液晶パネルを搭載

これdo台 M.2 NVMe V2

  • M.2 SSD(NVMe/SATA/AHCI)、2.5インチ&3.5インチSATA HDD/SSDに対応し、異なるインターフェイスでもコピーが可能
  • コピー機能は4種類搭載。まるごと(HDD内全領域)コピーや指定した領域のみのコピーなどが可能
  • エラースキップ、コンペアなどコピー支援機能も搭載
  • イレース機能は2台同時消去可能で7種類の消去アルゴリズムを搭載

Aluminum Enclosure RGB for M.2 SSD

  • 22mm幅、M-Key/B&M-Key形状のM.2 SATA/NVMe規格SSDに
    対応したアルミケース
  • 6色に発光するRGB-LED搭載、2列に配置されたLEDがカラフルに点灯
  • 放熱性に優れた内部アルミプレートを採用
    M.2 SSDの高い発熱を効果的に筐体全体へ伝えて冷却
  • USB3.2 Gen2 (USB3.1 Gen2) 接続に対応
    最大10Gbps(理論値)の高速転送が可能!
  • PS5、PS4動作確認済み(当社調べ)
    ※本製品はソニー・インタラクティブエンタテインメントのライセンス商品ではありません。

裸族の頭 M.2 SSD

  • M.2 SATA/NVMe SSD両対応!
    22mm幅のM-Key/B&M-Key規格に対応したM.2 SSD外付けアダプター
  • 工具不要でお手持ちのM.2 SSDをカンタン組み込み
  • 両面実装のM.2 SSDも装着可能
  • 本体上部が空いているのでヒートシンク付きのM.2 SSDもそのまま使用可能
  • 電源スイッチ搭載、ケーブルを抜かなくてもオン/オフ可能
  • USB3.2 Gen2接続対応、最大10Gbps(理論値)の高速転送可能【1046.75MB/s】
    ※弊社環境での実数値 ベンチマーク(CrystalDiskmark8.0.4)

どっち~もBOX M.2 SATA / NVMe

  • M.2 SATA SSDとM.2 NVMe SSDの両方を使用できるM.2 SSD外付けケース
  • 工具不要でお手持ちのM.2 SSDをカンタン組み込み
  • アルミボディ&熱伝導シートにより、M.2 SSDの高い発熱を効果的に放熱
  • Type-C変換コネクター付きType-A⇔Type-C USBケーブル付属
  • USB3.2 Gen2接続で最大10Gbps(理論値)の高速転送が可能【1045MB/s】
    ※弊社環境での実数値【Samsung970EVO 250GBにて計測時】
