薄／AMDモデル（CGU-NK52TZ）

薄／AMDモデル（CGU-NK52TZ）について

薄／AMDモデル（CGU-NK52TZ）の取り付け方法に関してご説明いたします。

注）リテンションフレームがプッシュピンタイプのマザーボードには取り付けが行えません。

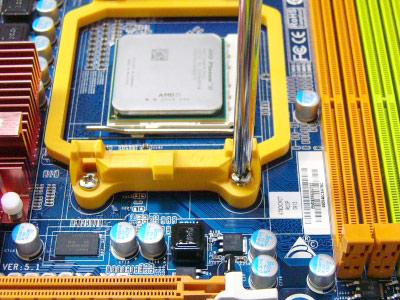

【１】マザーボード表面のリテンションフレームを取り外します。

【２】マザーボード背面のバックプレートはそのまま使用します。

【３】CPUに付属のグリスを薄く均一に塗布します。
CPUコアからグリスがはみ出ないように注意して塗布してください。

【４】CPUクーラー本体の保護シートを剥がします。

【５】CPUクーラー本体をCPUコアとネジの位置に合わせてそっと上に載せます。

【６】添付の長いネジをスプリングに通し、両側2箇所をネジ止めします。
斜めにネジを締めないように垂直に力を入れてください。
また、締めすぎにはご注意ください。

【７】電源コネクタをマザーボードのファン用電源コネクタに接続して完成です。
CPUクーラーが曲がって取り付けていないか、ファンがきちんと回転するかを確認してください。

注）CPUクーラーが基板上の部品と干渉して本製品の取り付けが出来ない場合がありますのでご注意ください。

【１】マザーボード表面のリテンションフレームを取り外します。

【２】マザーボード背面のバックプレートを取り外します。

【３】マザーボードの穴の位置に合わせてマウントパーツを置きます。

注）向きを間違えないようにご注意ください。

【４】付属のネジにワッシャーを通し、マウントパーツを手で抑え、マザーボードの裏側から計４箇所をネジ止めします。

【５】CPUに付属のグリスを薄く均一に塗布します。CPUコアからグリスがはみ出ないように注意して塗布してください。

【６】CPUクーラー本体の保護シートを剥がします。

【７】CPUクーラー本体をCPUコアとネジの位置に合わせてそっと上に載せ、ネジを締めます。
ネジ位置が合わなかったり、締めにくい場合は4.で取り付けたネジを緩め位置を調整してください。
ネジの締めすぎにはご注意ください。

【８】電源コネクタをマザーボードのファン用電源コネクタに接続して完成です。
CPUクーラーが曲がって取り付けていないか、ファンがきちんと回転するかを確認してください。
