裸族のインテリジェントビル5Bay USB3.0+eSATAコンボ Ver.2 (CRIB535EU3V2)

3.5インチSATA HDDを最大5台搭載可能な多段ハードディスクケース!

このエントリーをはてなブックマークに追加

製品特長

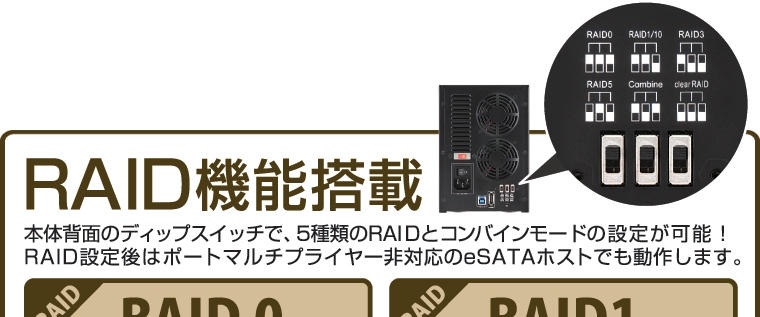

RAID機能搭載

本体背面のディップスイッチで、5種類のRAIDとコンバインモードの設定が可能!
RAID設定後はポートマルチプライヤー非対応のeSATAホストでも動作します。

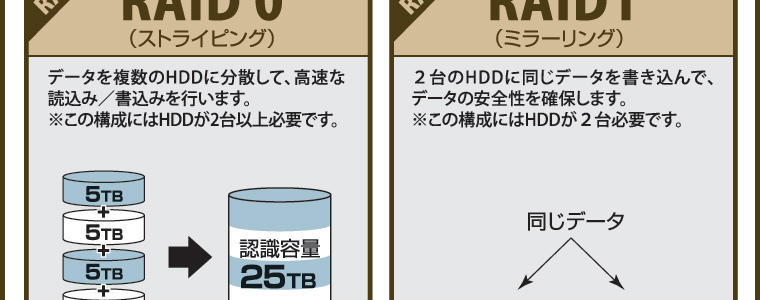

RAID 0
(ストライピング)

データを複数のHDDに分散して、
高速な読み込み/書き込みを行います。
※この構成にはHDDが2台以上必要です。

RAID 1
(ミラーリング)

2台のHDDに同じデータを書き込んで、
データの安全性を確保します。
※この構成にはHDDが2台必要です。

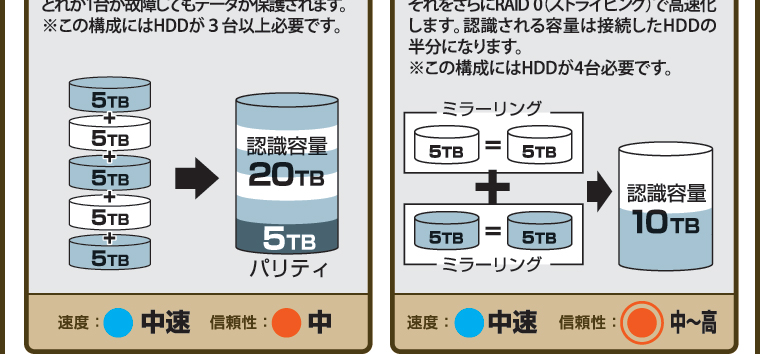

RAID5/RAID3
(パリティつきストライプ)

HDDにデータパリティを置くことで、HDDの
どれか1台が故障してもデータが保護されます。
※この構成にはHDDが3台以上必要です。

RAID10
(ミラードストライピング)

2台のHDDをRAID1(ミラーリング)して、
それをさらにRAID0(ストライピング)で高速化します。
認識される容量は接続したHDDの半分になります。
※この構成にはHDDが4台必要です。

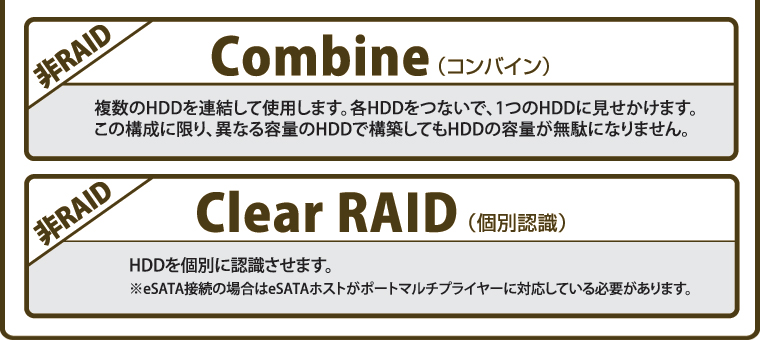

Combine(コンバイン)

複数のHDDを連結して使用します。各HDDをつないで、1つのHDDに見せかけます。
この構成に限り、異なる容量のHDDで構築してもHDDの容量が無駄になりません。

Clear RAID(個別認識)

HDDを個別に認識させます。
※eSATA接続の場合はeSATAホストがポートマルチプライヤーに対応している必要があります。

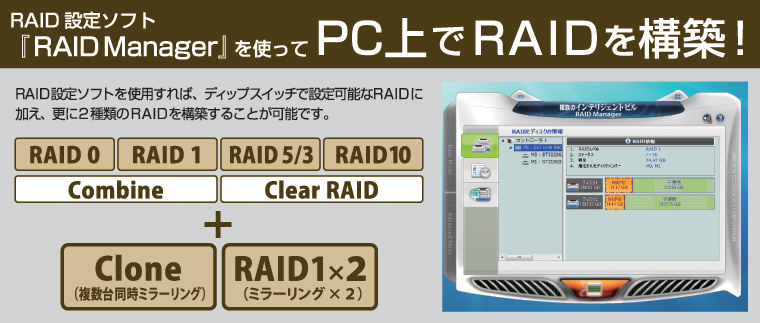

RAID設定ソフト「RAID Manager」を使ってPC上でRAIDを構築!

RAID設定ソフトを使用すれば、ディップスイッチで設定可能なRAIDに加え、更に2種類のRAIDを構築することが可能です。

※RAID Manager上のスリープ機能を使用した際にCRIB535EU3と比較して
 ・ステータスLEDが点灯したままとなる
 ・背面冷却ファンは回転したままとなる
 ・CRIB535EU3V2の電源をオフにするとスリープ設定が初期値(無効)に戻る
 という事象を確認しております。

「RAID Manager」の
ダウンロードはこちら
「RAID Manager」
インストール方法はこちら

PDFが開きます。
ユーザーマニュアルはこちら
PDFが開きます。

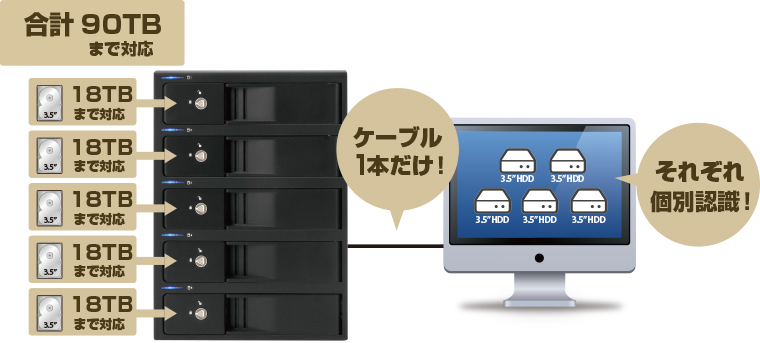

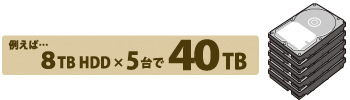

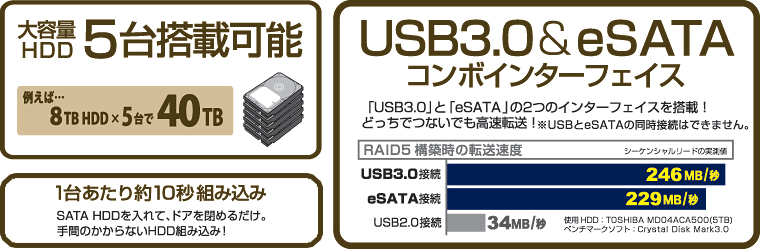

大容量HDD5台搭載可能!


※対応容量は2020年8月現在

1台あたり約10秒読み込み

SATA HDDを入れて、ドアを閉めるだけ。手間のかからないHDD組み込み!

USB3.0&eSATAコンボインターフェイス

「USB3.0」と「eSATA」の2つのインターフェイスを搭載!どっちでつないでも高速転送!※USBとeSATAの同時接続はできません。

裸族坊やセンちゃんからのお願い
裸族シリーズは、内蔵用HDDを手軽に使用することを想定して作られています。
しかし、内蔵用HDDは本来とてもデリケートな精密機器です。特に静電気はHDDの大敵なので、必ず静電気の除去作業を行ってからHDDを取り扱うようにお願いします。
また、HDDを保管する時は高温多湿、ホコリの多い場所を避け、静電気防止袋等をご使用の上、大切に保管していただくようお願いいたします。

製品内容

※本製品は縦置き専用です。横置きなどはできません。

対応HDD/機種/OS

■対応HDD
3.5インチSATA HDD (SATA I / II / 3.0 / 1.5Gbps / 3.0Gbps / 6Gbps)
※本製品はSATA HDD専用です。PATA(IDE) HDDは接続できません。
※RAIDを構築する場合は同じ仕様のものを揃えてください。
※本製品は6GbpsのHDDに対応していますが、製品の内部処理はSATA II(3.0Gbps)で行われているため、最大転送速度はSATA3.0Gbpsの上限速度となります。
※出し入れの際、HDDに微細な傷がつく場合があります。あらかじめご了承の上、ご使用いただきますようお願いいたします。
※18TBまでのHDDで動作確認を行っております(2020年8月現在)。 対応HDDの最新情報はサポートセンターにお問い合わせください。
※eSATA接続で2TB以上の容量のHDDを使用する場合、eSATAホストが2TB以上の容量のHDDに対応している必要があります。
■対応機種 ※2015年4月現在
■USB接続の場合
【Windows】
・USB3.0インターフェイスポートを搭載したPC/AT互換機 (USB3.0モード動作時)
・USB2.0インターフェイスポートを搭載したPC/AT互換機 (USB2.0モード動作時)
・CPUクロック 2GHz/メインメモリ2GB以上推奨
※intelチップセット搭載モデル推奨
【Mac】
・USB3.0インターフェイスポートを標準搭載したintel Mac
・USB2.0インターフェイスポートを搭載したintel Mac
※ Power PC搭載のMacは動作保証外になります。
※USB3.0での動作は、USB3.0インターフェイスが標準搭載されているモデルのみで動作を保証します。USB3.0インターフェイスカード経由での動作は保証対象外となります。
●動作確認済みUSB3.0ホストコントローラ
・intel Z87チップセット内蔵USB3.0ホストコントローラ
・intel Z77チップセット内蔵USB3.0ホストコントローラ
・Asmedia ASM1042 USB3.0ホストコントローラ
・RENESAS (NEC) μPD720200/202 USB3.0ホストコントローラ
・ETron EJ168 USB3.0ホストロントローラ
・VLI VL800 USB3.0 ホストロントローラ
・Frescologic FL1100 USB3.0ホストコントローラ
※各ホストコントローラのドライバは最新のものをご使用ください。
■eSATA接続の場合
【Windows】
eSATAインターフェイスを備えたPC/AT互換機
【Mac】
eSATAインターフェイスを備えたMac
clear RAID(個別認識)およびRAID1×2で使用する場合は、eSATAホストがポートマルチプライヤーに対応している必要があります。 対応していない場合、最上段のHDD1台のみが認識されます。
■対応OS ※2015年4月現在
【Windows】
Windows 10 / Windows 8(8.1) / Windows 7 / Windows Vista
※Windows RT、Starter Edition、Embeddedは動作対象外となります。?
※Windows Updateにて最新の状態(ServicePack含む)にしてご使用ください。最新ではない環境での動作はサポート対象外となります。
【Mac】
Mac OS 10.10.3 / 10.9.5?/ 10.8.5?/ 10.7.5
本製品からのOS起動に関して
本製品はUSB接続時のOS起動には対応していません。
eSATA接続時の起動に関しては、eSATAホストインターフェイスの取扱説明書をご確認ください。
CRIB535EU3との違いについて
本製品はCRIB535EU3に搭載されていた「スリープ機能」がありません。RAID Managerの設定でスリープを行った場合も
 ・ステータスLEDが点灯したままとなる
 ・背面冷却ファンは回転したままとなる
 ・CRIB535EU3V2の電源をオフにするとスリープ設定が初期値(無効)に戻る
という動作制限があります。予めご了承ください。
推奨3.5インチHDD
2020年10月13日現在

BarraCudaハードディスク・ドライブ
ST8000DM004(8TB), ST6000DM003(6TB), ST4000DM004(4TB), ST3000DM007(3TB), ST2000DM008(2TB), ST2000DM006(2TB), ST2000DM005(2TB), ST1000DM010(1TB), ST1000DM004(1TB), ST500DM009(500GB)
IronWolfハードディスク・ドライブ
ST16000VN001(16TB), ST14000VN0008(14TB), ST12000VN0008(12TB), ST10000VN0008(10TB), ST8000VN0022(8TB), ST6000VN001(6TB), ST6000VN0033(6TB), ST4000VN008(4TB), ST3000VN007(3TB), ST2000VN004(2TB), ST1000VN002(1TB)

BLUE
WD60EZAZ(6TB), WD20EZAZ(2TB), WD60EZRZ(6TB), WD40EZRZ(4TB), WD30EZRZ(3TB), WD20EZRZ(2TB), WD10EZRZ(1TB)
RED
WD80EFAX(8TB), WD60EFAX(6TB), WD40EFAX(4TB), WD30EFAX(3TB), WD20EFAX(2TB)
GOLD
WD181KRYZ(18TB)※, WD161KRYZ(16TB)※, WD141KRYZ(14TB)※, WD121KRYZ(12TB)※, WD102KRYZ(10TB)※, WD8004FRYZ(8TB)※, WD6003FRYZ(6TB)※, WD4003FRYZ(4TB)※, WD2005FBYZ(2TB)※, WD1005FBYZ(1TB)※
※HDDの形状により挿抜しづらい場合があります。
 詳しくはこちらをご確認ください。

TOSHIBA

MNシリーズ
MN04ACA400(4TB), MN05ACA600(6TB), MN05ACA800(8TB), MN06ACA10T(10TB), MN07ACA12T(12TB), MN07ACA14T(14TB), MN08ACA16T(16TB)

製品仕様

製品名 裸族のインテリジェントビル5Bay USB3.0+eSATAコンボ Ver.2
型 番 CRIB535EU3V2
JANコード 4549032010312
保証期間
1年
直販サイト 限定3年保証 延長保証サービス パリティ
本体色
インターフェイス 【デバイス側】 SATA I / II / 3.0 / 1.5Gbps / 3.0Gbps / 6Gbps
【ホスト側】 [USB] USB3.0
       [eSATA] SATA II 3.0Gbps
冷却ファン仕樣 6cm角×2 2,500rpm±15%
ノイズレベル13.8dB ※冷却ファン単体での計測値
サイズ 幅130 × 高さ185 ×奥行260mm (突起部含まず)
重量 約3,300g (HDD含まず)
温度、湿度 温度5~35℃、湿度20~80% (結露しないこと、接続するPCの動作範囲内であること)
電源仕樣 【入力】 AC100V-240V、 【出力】 200W

※本製品はPCB(ポリ塩化ビフェニル)を使用しておりません。

※製品の性質上、全ての環境、組み合わせでの動作を保証するものではありません。
※ご使用のモニターにより実際の商品と色味が異なる場合がございます。
